医院手术部净化工程设计CAD图纸(大样图多)

  • 设计说明:有
  • 建筑类别:医疗
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,洁净,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统
  • 洁净等级:百级,万级,十万级,十万级以上
  • 节点大样:空气处理机组,管道支吊架
  • 项目所在地:山东

附件详情

  • 空调设计和施工说明
  • 空调设备材料表
  • 空调风系统图
  • 静脉配置中心空调平面图
  • ICU空调风管平面图
  • 手术部空调风管平面图
  • 设备夹层空调风管平面图
  • 设备夹层和屋面空调水管平面图
  • 空调留孔定位图
  • 空调设备基础图
  • 安装大样图
  • 空调自控布线图
  • 设备夹层空调水冷热转换布线图
  • 控制面板综合大样图

附件详情

稿件为山东某人民医院外科综合楼手术部净化工程设计图纸;图纸干净整洁。
工程范围包括:1.一层静脉配置中心:万级抗生素和普通药配置间、二次更衣,十万级一次更衣,三十万级排药准备和成品核对间。建筑层高4.8m,梁底净高4.1m,净化区吊顶高度为2.6m。
2.二层十万级ICU: 开放式病区、2间单人正压病房、1间双人正压病房、1间双人负压病房及辅助用房。建筑层高为4.5米,梁底净高3.8m,净化区吊顶高度为2.8m。
3.三层手术部:Ⅰ级手术室2间,Ⅲ级手术室15间(其中1间为正负压转换手术室),洁净走廊及辅房,清洁走廊及辅房。建筑层高4.3m,梁底净高3.7m,手术室吊顶高度为3m,走廊及辅房吊顶高度为2.8m。
4.静脉配置中心空调机组设在同层机房,ICU和手术部空调机组设在三层之上的设备夹层,设备夹层建筑层高3.4m,梁底净高2.8m。


,图纸共17张。

空调风系统图

循环风机组结构与风管安装大样图

风管检测孔剖面大样图

安装大样图

空调风管平面大样

控制面板综合大样图

楼板开孔加固防水大样

设备夹层屋面空调水管平面图

空调自控布线图

空调风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

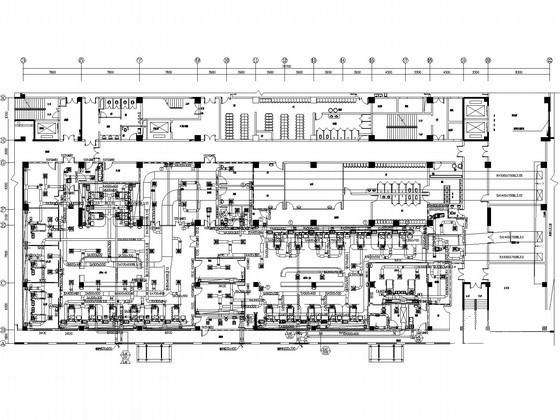

  • 净化工程设计 - 1
    净化工程设计 - 1

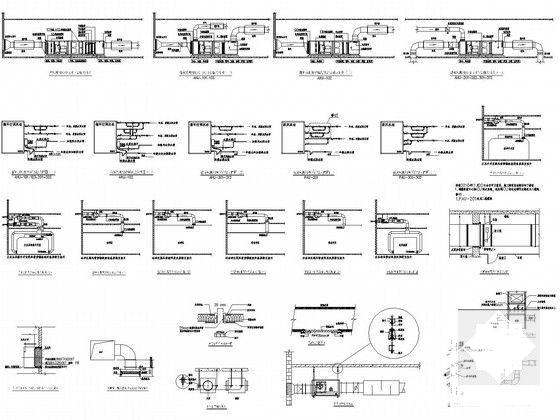

  • 净化工程设计 - 2
    净化工程设计 - 2

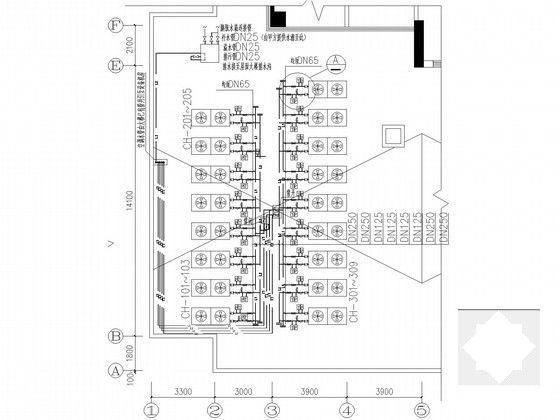

  • 净化工程设计 - 3
    净化工程设计 - 3

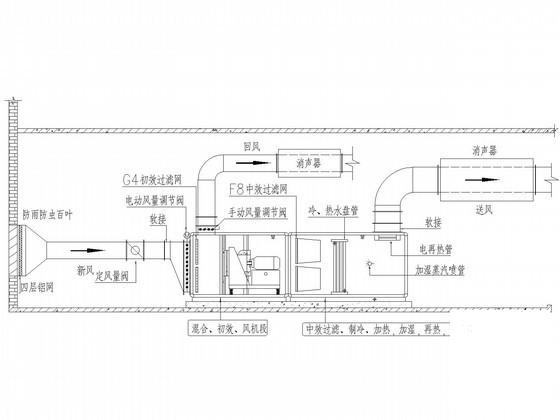

  • 净化工程设计 - 4
    净化工程设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
