医院手术部空调施工CAD图纸

附件详情

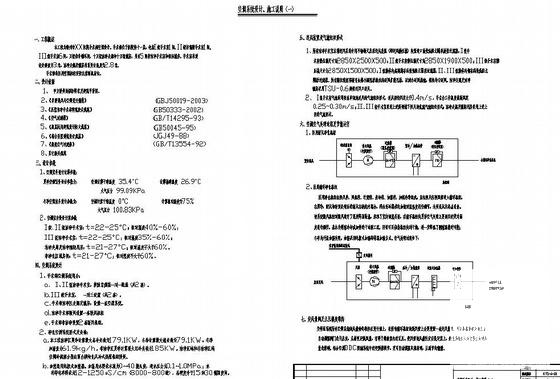

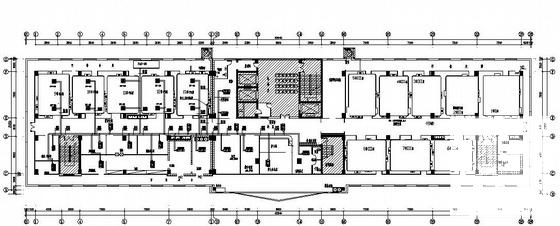

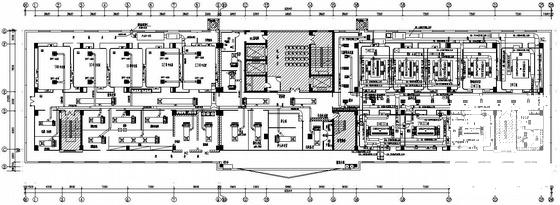

该项目为赣州市某医院手术部空调设计。手术部位于医院第十一层，包括I级手术室1间、II级防辐射手术室1间、III级手术室6间，万级体外循环间，十万级洁净走廊和十万级辅房，另有5间非洁净手术室和相应辅房。手术室吊顶设计高度为3米，洁净走廊及辅房吊顶设计高度为2.8米。该项目洁净区夏季计算最大总冷负荷为179.1KW，冬季计算最大热负荷为79.1KW，洁净区域和非洁净区域空调冷热源分别由两台模块化风冷式热泵机组提供。
