18层温泉度假酒店暖通施工CAD图纸2020

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：酒店
  • 建筑高度类型：高层建筑
  • 建筑设计面积：24772.16平方米
  • 建筑地上层数：18层
  • 建筑地下层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：空调,通风,防排烟
  • 送风方式：侧面送风,散流器送风
  • 项目所在地：贵州
项目概要：
该项目为乌当区瑰御温泉度假酒店建设项目，建设地点：贵州省贵阳市，本项目负一~三层为车库，一~四层为车库，一~十八层为酒店，本项目建筑设计面积：24772.16m2,建筑高度：74.2m

设计范围：
1.车库通风、排风系统设计
2.设备用房通风系统设计
3.楼梯间、前室正压送风系统设计
4.卫生间、电梯机房通风系统设计
5.内走道排烟系统设计

内容展示：

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

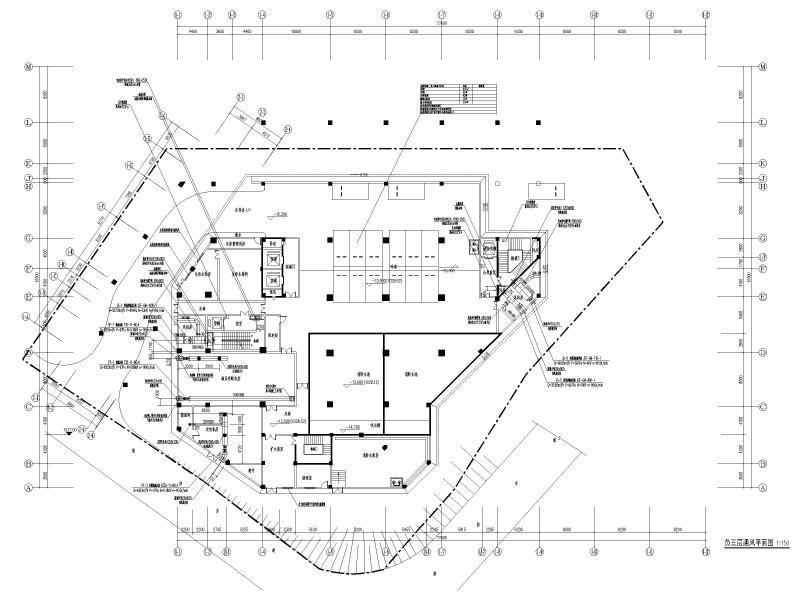

  • 暖通施工图纸 - 1
    暖通施工图纸 - 1

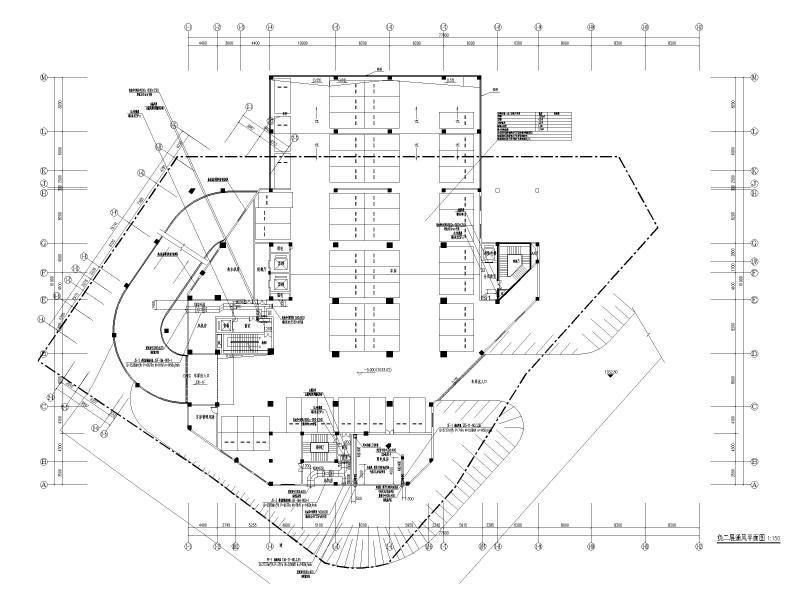

  • 暖通施工图纸 - 2
    暖通施工图纸 - 2

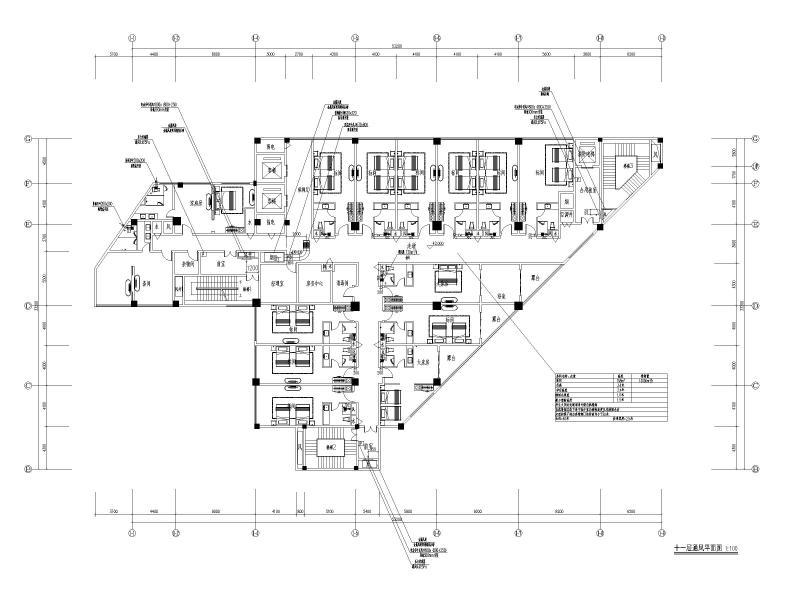

  • 暖通施工图纸 - 3
    暖通施工图纸 - 3

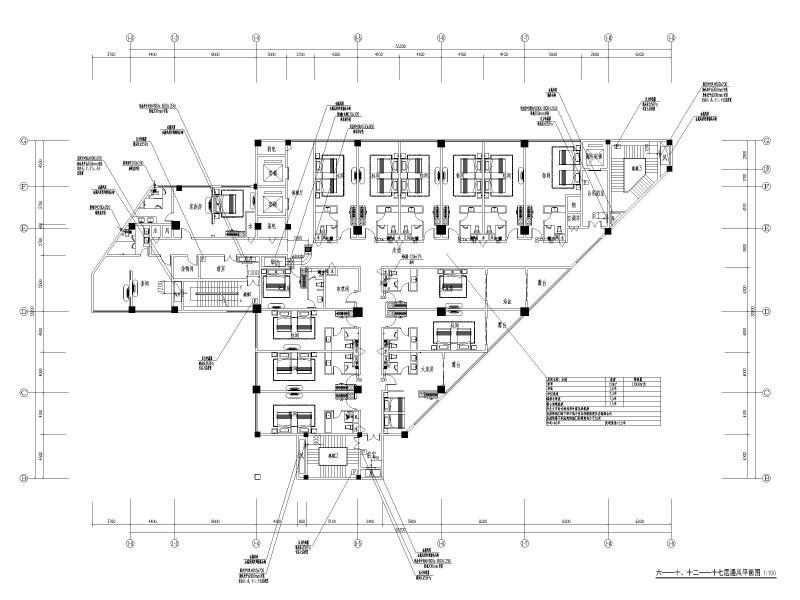

  • 暖通施工图纸 - 4
    暖通施工图纸 - 4

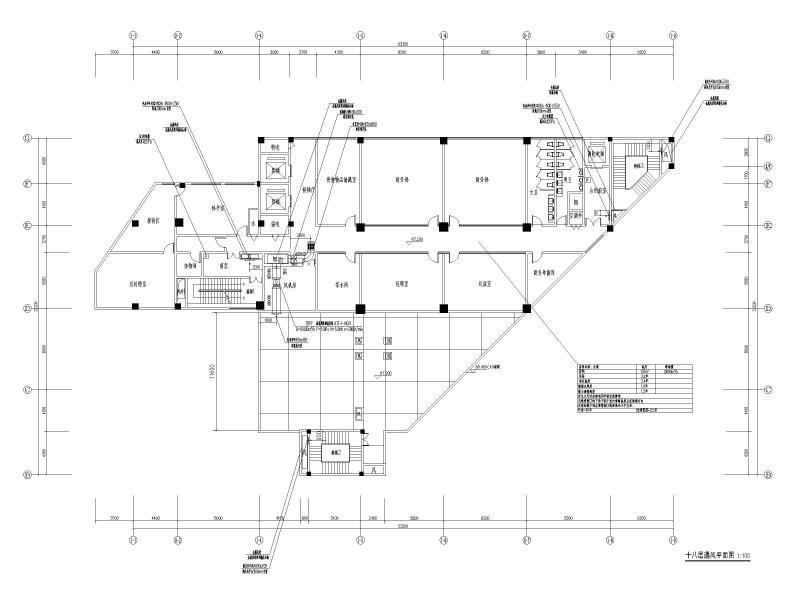

  • 暖通施工图纸 - 5
    暖通施工图纸 - 5
  • 暖通施工图纸 - 6
    暖通施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
