恒大桥梁结构设计施工CAD图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:40张
  • 设计年代:近代
该附件为 恒大桥梁结构设计施工图
技术标准:
1.道路等级:城市支路,双向两车道
2.设计速度:20 km/h
3.桥 梁: 桥梁跨径8.0m,宽度7.0m;桥面铺装:改性沥青混凝土桥面铺装
4.设计荷载: 城—A级。
5.抗震标准:桥位区抗震设防烈度为7度,抗震设防类别为丙类。
6.河道防洪标准:20年一遇。
7.桥梁防洪标准:50年一遇。
8.设计洪水频率P=1/50,洪水位518.150m。
9.设计使用年限:50年。
10.环境类别:Ⅱ类。
11.结构安全等级:Ⅱ级。
主要包括:工程数量汇总表、桥型布置图、梁体钢筋布置图、台后搭板构造图、河堤渐变段平面图等。
CAD格式,约40张
附Word格式设计说明、PDF格式桥梁施工图。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

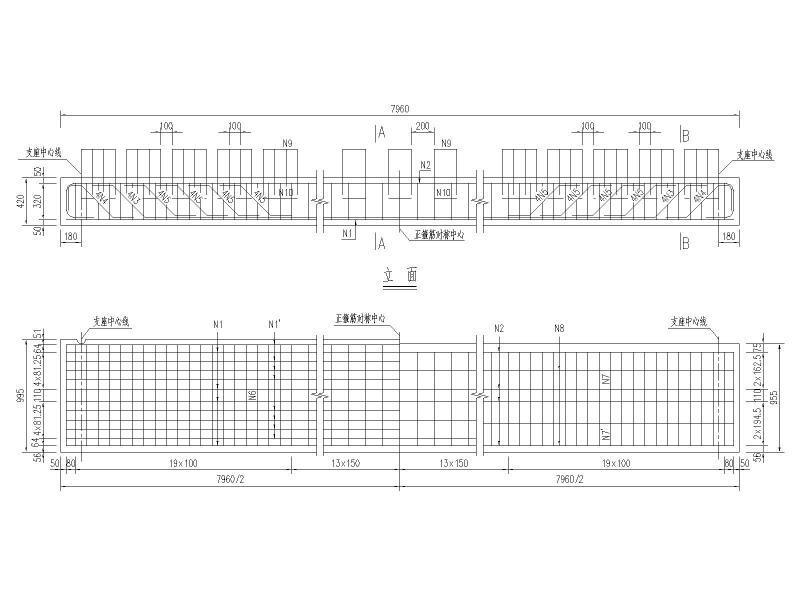

  • 桥梁施工设计图纸 - 1
    桥梁施工设计图纸 - 1

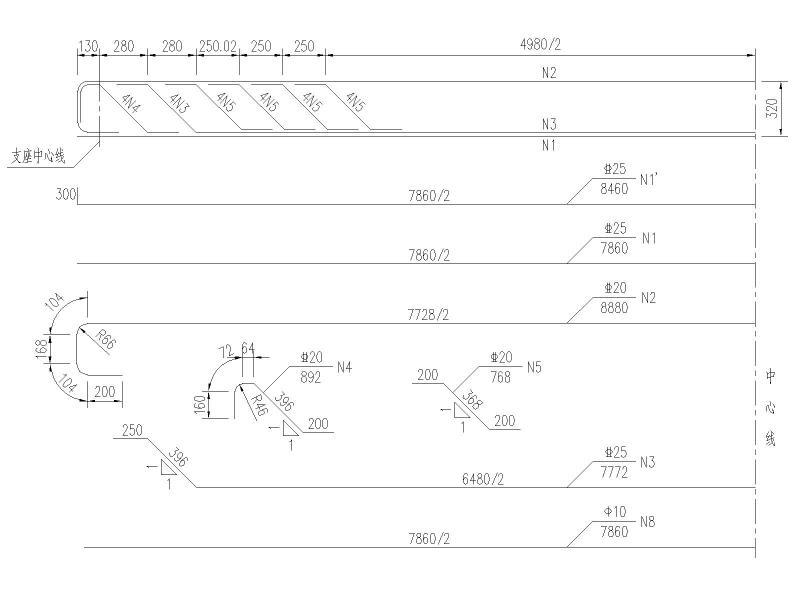

  • 桥梁施工设计图纸 - 2
    桥梁施工设计图纸 - 2

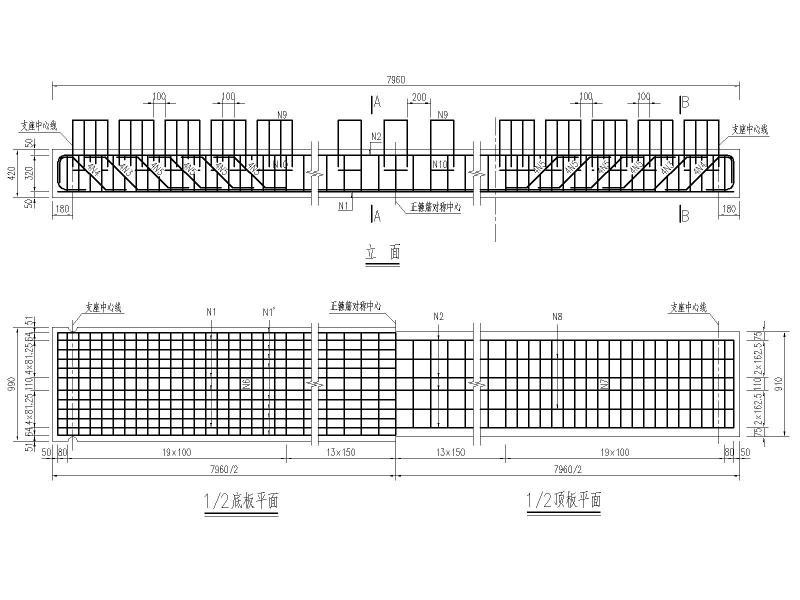

  • 桥梁施工设计图纸 - 3
    桥梁施工设计图纸 - 3
  • 桥梁施工设计图纸 - 4
    桥梁施工设计图纸 - 4
  • 桥梁施工设计图纸 - 5
    桥梁施工设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
