恒大32层住宅楼小区建筑电气CAD图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：32层
• 图纸设计深度：施工图
• 地下室用途：车库,设备用房
• 项目所在地：广东
• 强电 设计：应急电源,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

本建筑电气工程的设计内容包括:强电和弱电及消防自动报警三部分.

I.强电部份

概况:本建筑为高层住宅楼,一层地下室为车库及设备用房,首层为住宅及配套

用房.其上是六座32层住宅塔楼.

一.本建筑强电工程的设计范围包括:配电.照明和 防雷接地 设计.

二.经过负荷计算选用6台1000KVA干式变压器,供给住宅及相关配套设备用电,

另选用1台800KVA干式变压器,供给-1层用电及小区配套负荷.

选用一台500KW柴油发电机组作为应急备用电源

1.导线选型

(1).由配电室引出的低压回路一般采用ZRVV-1KV电力电缆.

(2).消防设备供电回路一般采用NHVV-1KV电力电缆.

(3).各配电箱(切换箱,控制箱)配到灯具或用电设备的支线(已注明者除外)均采用

ZRBV-500型塑料铜芯线,未标注导线规格均为ZRBV-1X2.5

2.线路敷设

(1).由配电室引出至电气竖井的主干线,电气竖井内竖向布置的主干线,每层由电气

竖井引出的主干线均沿金属线槽敷设.由金属线槽引出至用电点的分支回路均穿管

保护.塔楼住宅部分,室内照明线路均穿顾地PVC难燃线管埋楼板,埋墙暗敷.

(2).电缆桥架在无吊顶的地方打膨胀螺栓安装支承吊架,支承点间距为2.5米,每

支承点的垂直荷载按150Kg考虑.对于有吊顶的地方则直接利用吊顶支持.

(3).同一桥架内既有普通电源配线又有应急电源配线时,桥架内加隔板将二者分开.

(4).2.5截面的ZRBV型导线,根数为3根及以下者管径为20,根数为4~6根者管径为25.

电力平面图

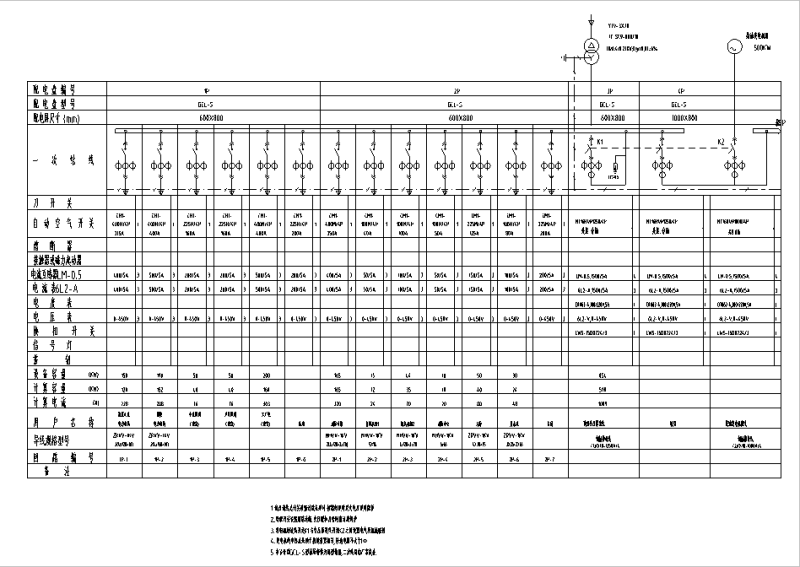

第 1 张图

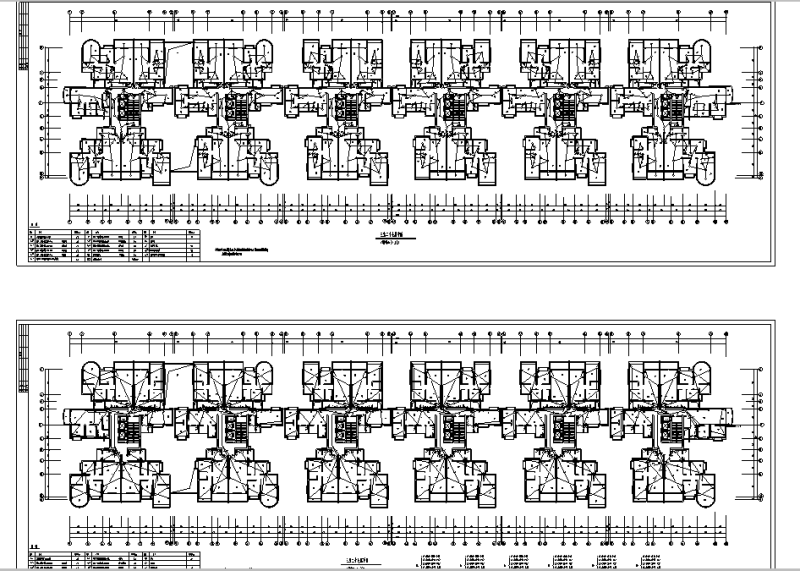

第 2 张图

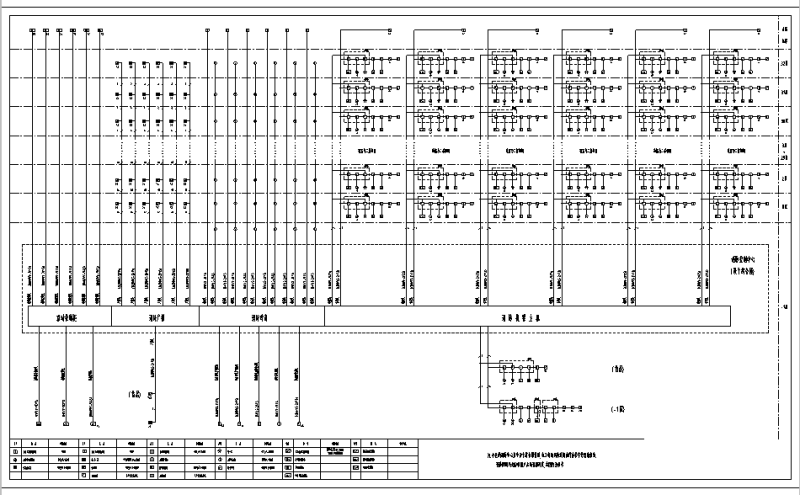

第 3 张图

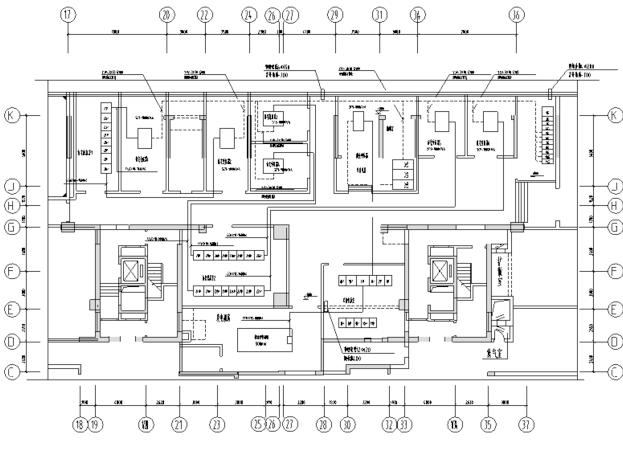

第 4 张图

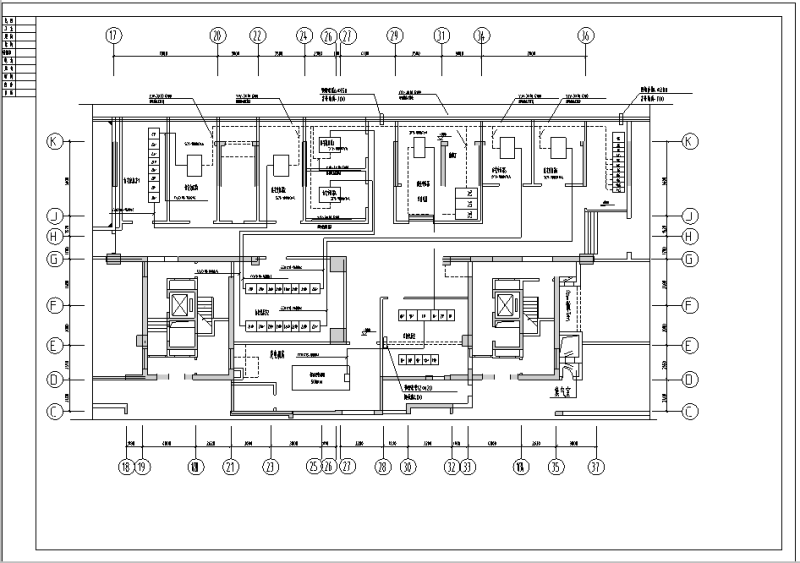

第 5 张图

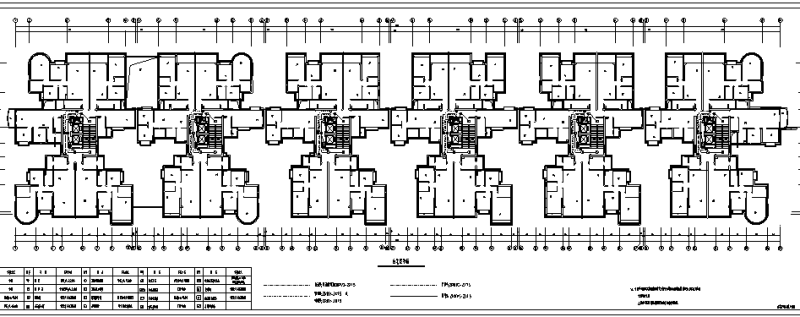

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
