钢结构方便面厂成品库20m桁架施工CAD图纸

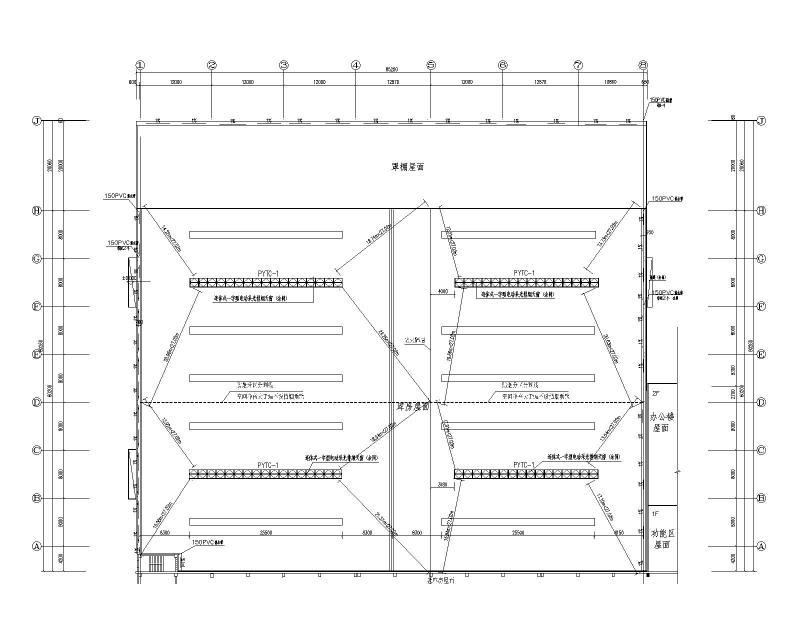

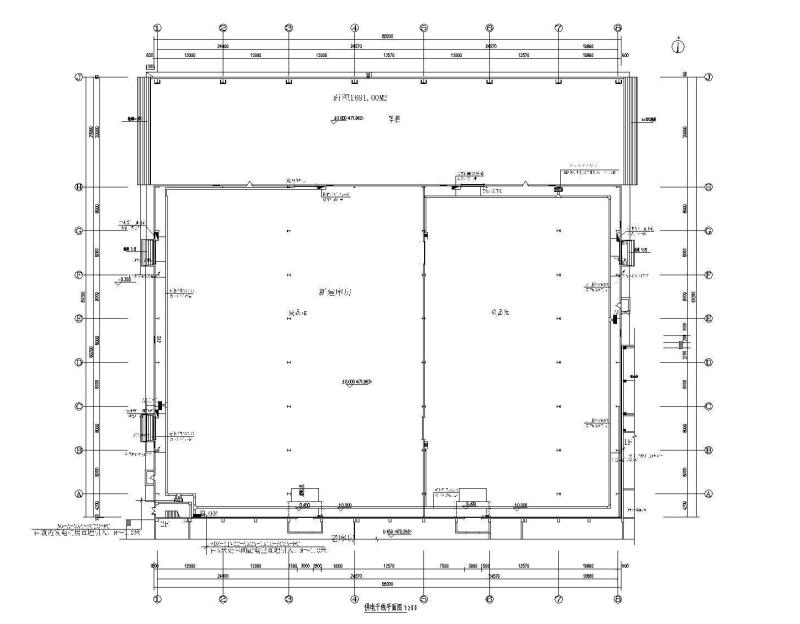

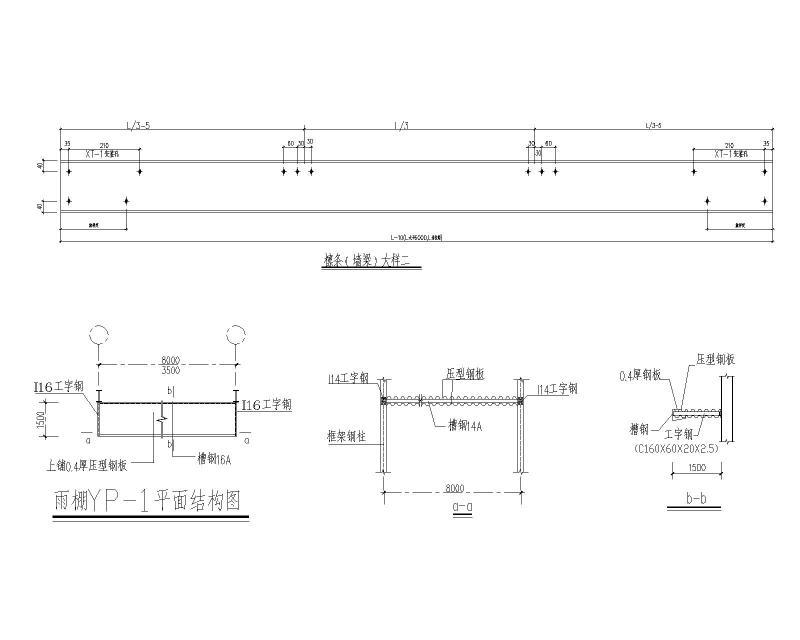

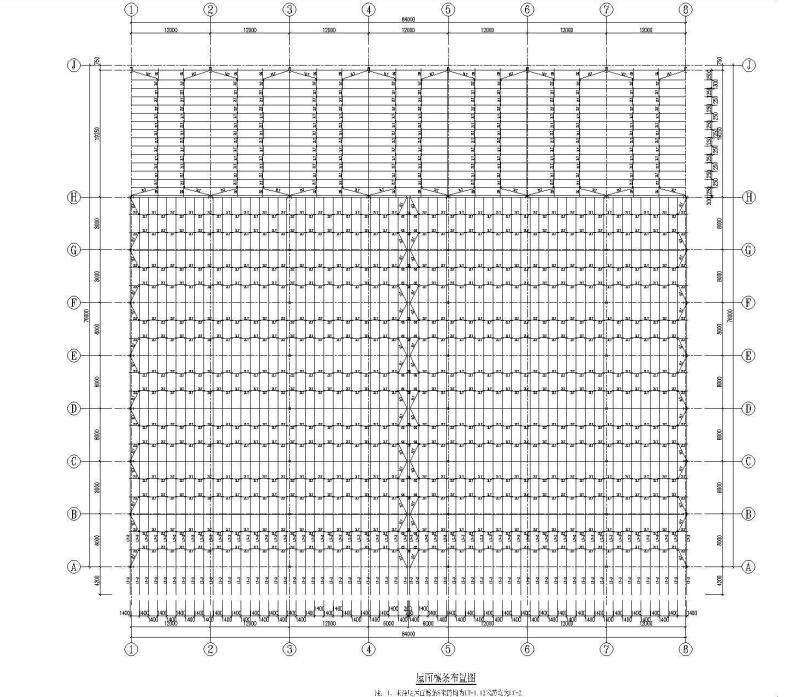

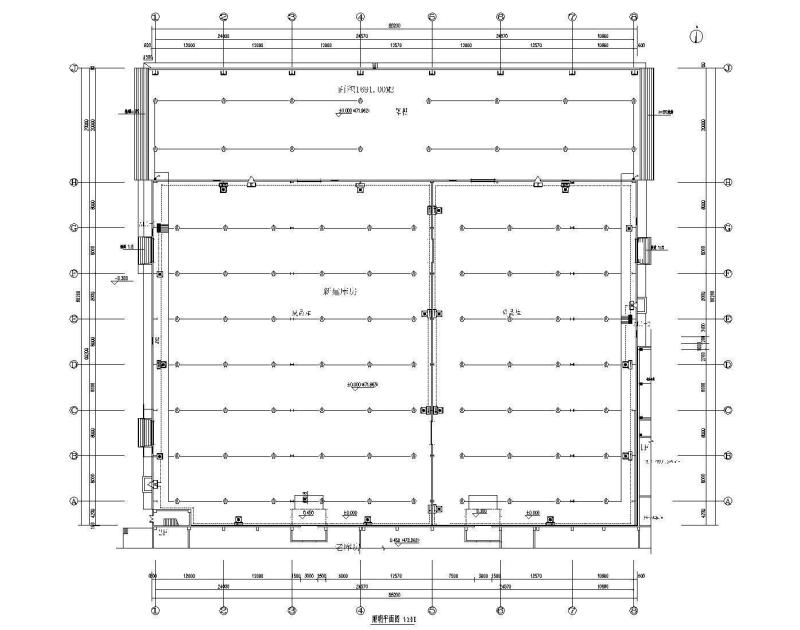

该附件为钢结构方便面厂成品库20m桁架施工图2020。 包括钢架节点图、施工图、施工节点图、给排水图和电气图等5套图纸。

一、工程基本条件、基本数据:

1.该项目为扶风县绛帐镇工业园区内-成品仓库，门式钢架结构。抗震设防烈度为8度(0.20g),抗震设防类别为丙类;抗震等级按三级;

该项目场地类别为Ⅱ类;特征周期0.40s；主体结构设计使用年限50年；安全等级为二级。

2.该项目基础设计依据建设单位提供的本场地岩土勘察报告(详勘)进行设计,该项目采用柱下独立基础；

基础设计等级为丙级;现场开挖后若与设计情况不符,应立即与设计及有关单位,共同协商处理；

3.场地地下水位埋深较深,对该项目不产生影响，场地标准冻深0.6m。

4.基本风压值:0.35kN/m2;地面粗糙度为B类。

5.基本雪压值:0.20kN/m2。

6.该项目的结构类型:上部主体结构为门式钢架结构;基础为柱下独立基础。

7.该项目钢筋混凝土构件的环境类别为:0.000m以下为二b类,0.000m以上卫生间为二a类,其余均为为一类。

8.楼、屋面使用活荷载标准值:0.30kN/m2(施工及使用荷载均不得大于表中值)
