多层混合结构停车楼结构施工方案图纸CAD

  • 建筑高度类型:多层建筑,高层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 钢筋混凝土结构:框架剪力墙
  • 钢结构:排架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:20张
  • 设计年代:近代
该附件为 多层混合结构停车楼 结构施工图 2020CAD
项目概要:地点贵州省,周围房屋比较稀疏(风荷载地面粗糙度为B类),工程分区6度区,第一组,结构类型设备基础,钢筋混凝土+钢结构
主要包括:桩基平面布置图、地脚螺栓平面布置图、地面平面图、桩基设计说明、剖面图等
CAD格式,结构图10张,附建筑图纸,共约20张

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

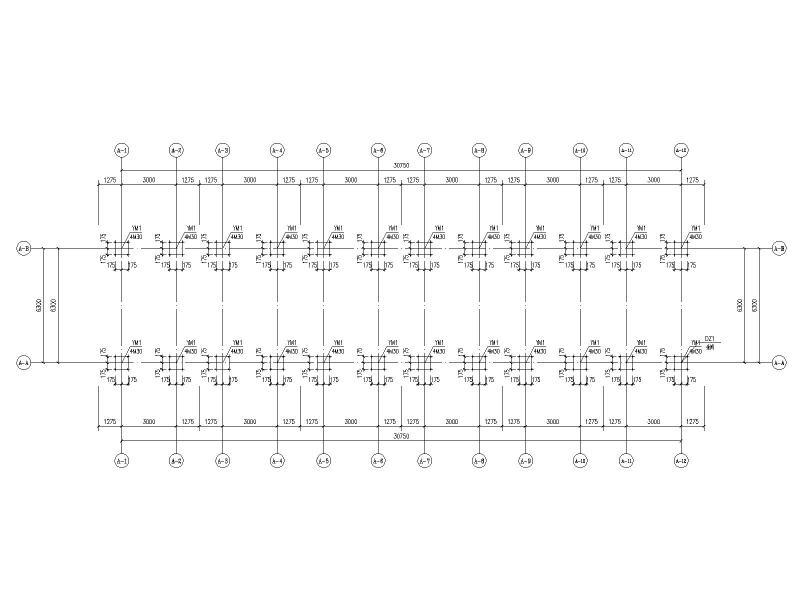

  • 混合结构施工 - 1
    混合结构施工 - 1

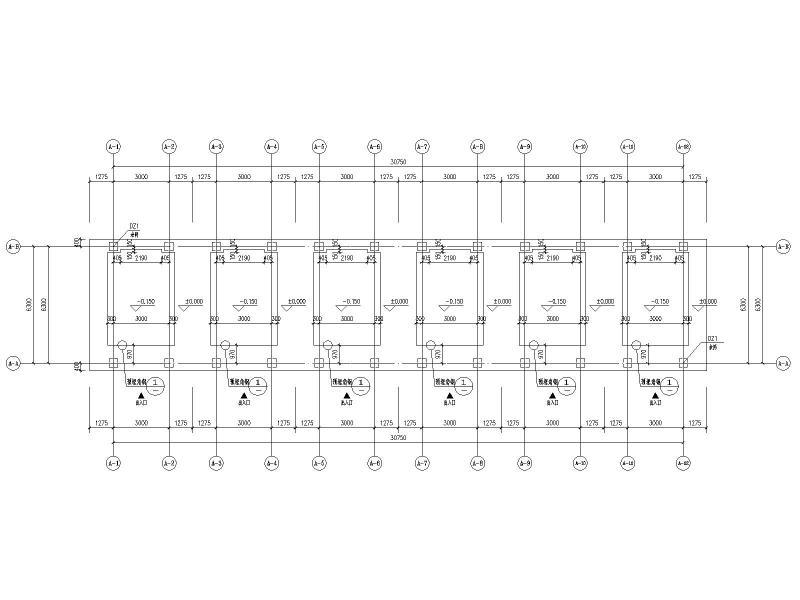

  • 混合结构施工 - 2
    混合结构施工 - 2

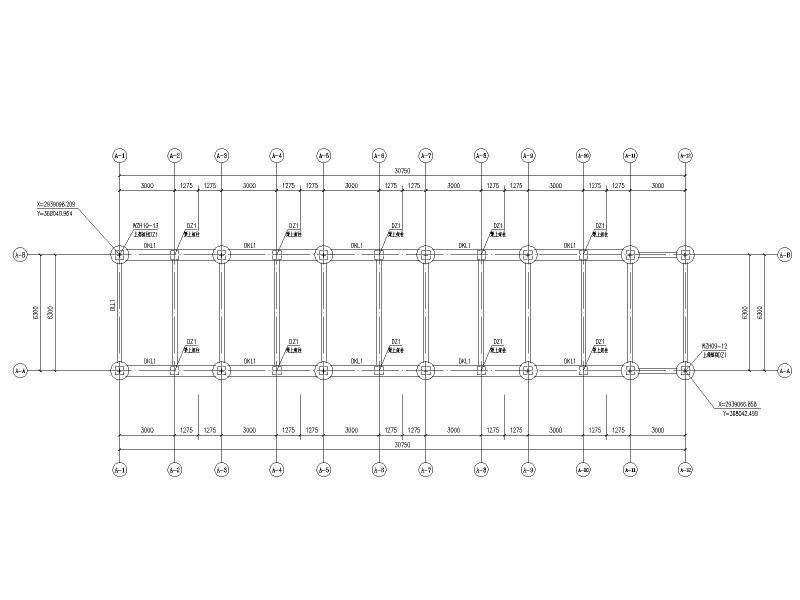

  • 混合结构施工 - 3
    混合结构施工 - 3
以上是部分截图,请下载附件后查看完整高清内容
