24层框支剪力墙安置房结构施工方案大样图CAD

该附件为 24层框支剪力墙结构安置房工程 结构施工图 2020CAD

项目概要：该项目为贵州某周边棚改项目，部分框支剪力墙结构，抗浮设防水位绝对高程为1069.5；相当于设计标高-2.950。

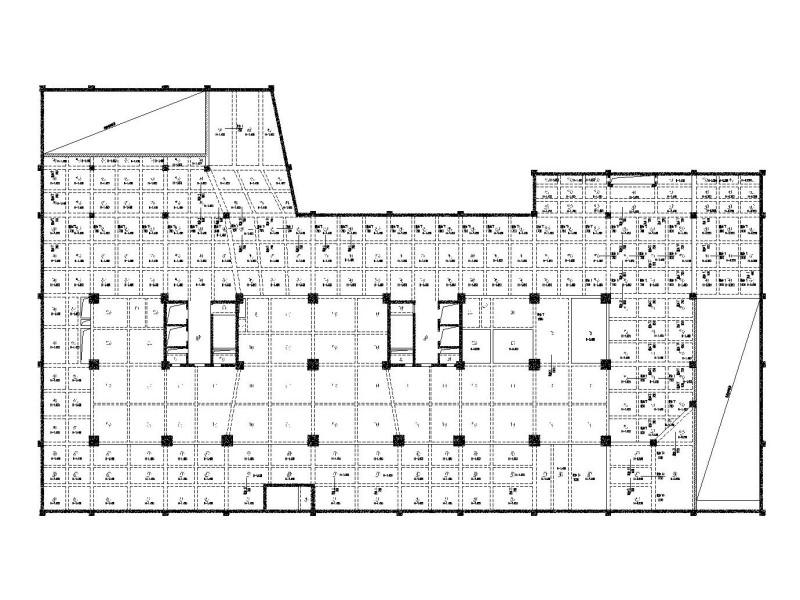

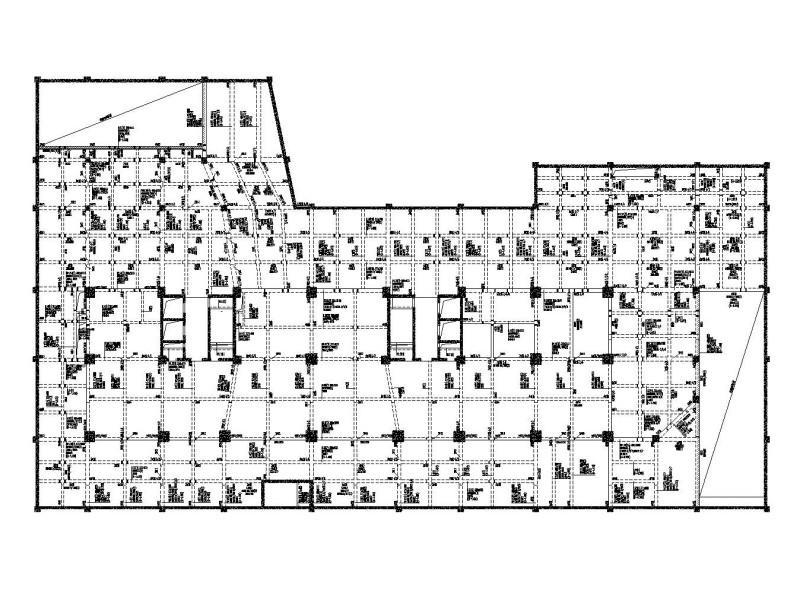

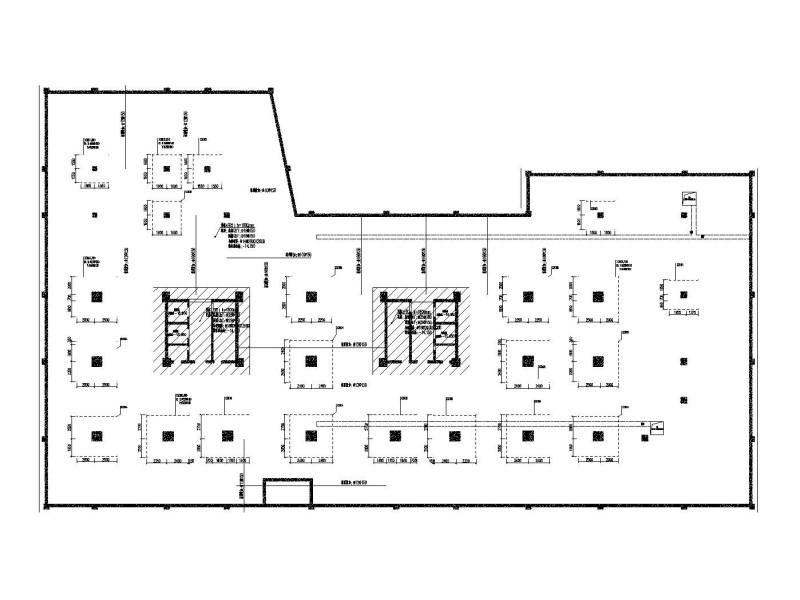

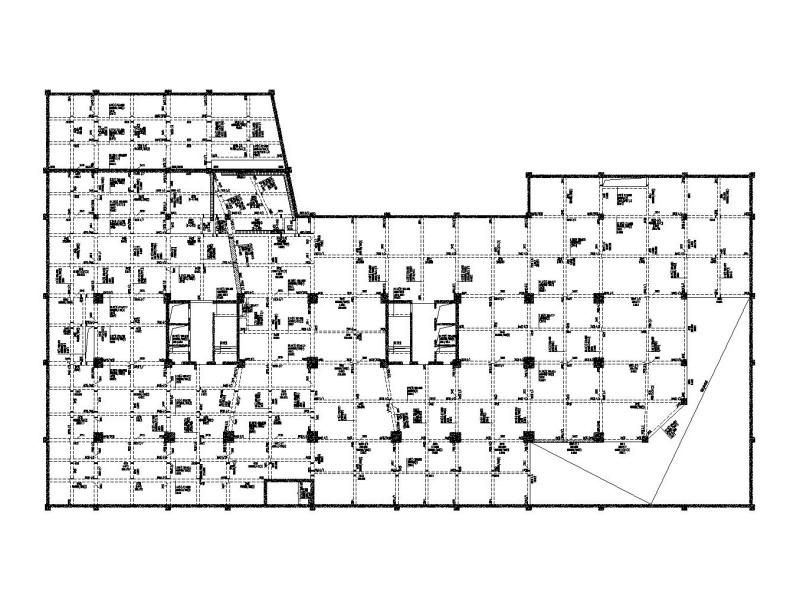

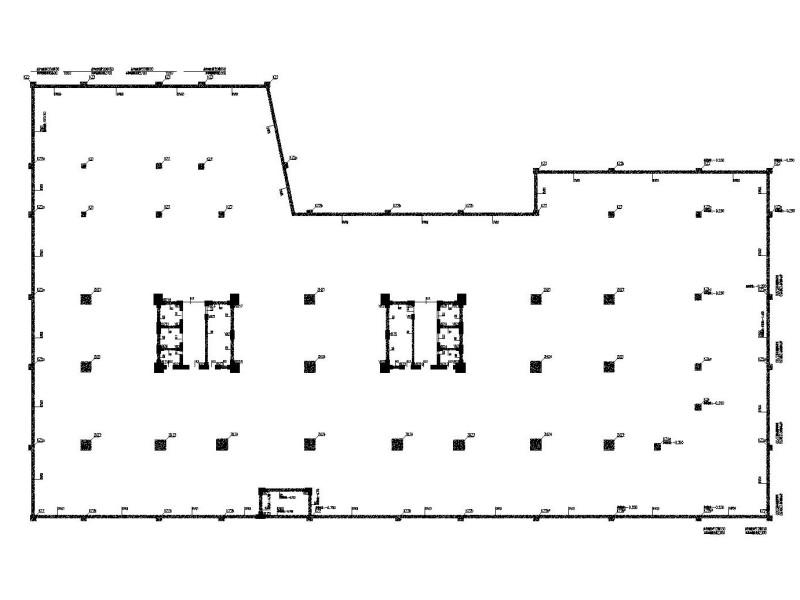

主要包括：施工图结构设计总说明、项目危大工程清单、基础平法施工图、抗浮锚杆布置平面、墙柱大样表、墙柱平法施工图、梁平法施工图、板平法施工图、车道大样图、楼梯大样图等

CAD格式，50张图纸
