售楼部门头外立面竣工CAD图纸(总共6张)

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 图纸设计深度:竣工图
  • 民用建筑设计使用年限:50年
  • 参考图纸:6张

附件详情

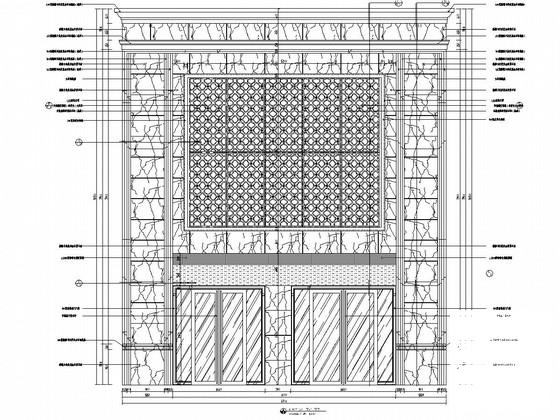

售楼部门头外立面竣工图,该资料包含:销售中心外立面正立面图,横向剖面图,纵向剖面图,节点详图等共计6张图。

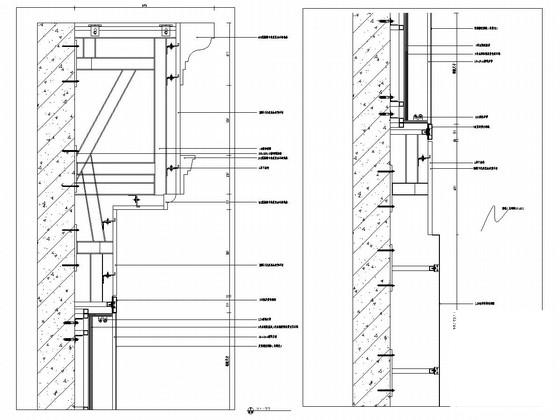

横向剖面图

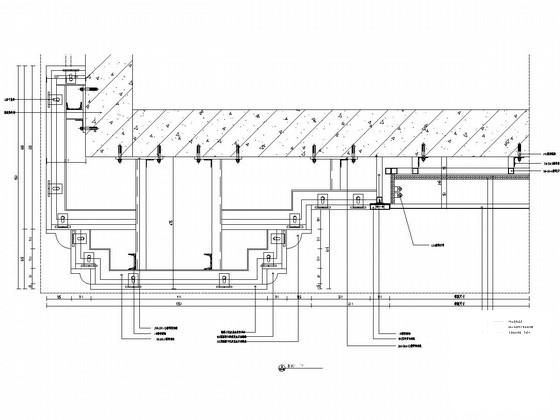

纵向剖面图

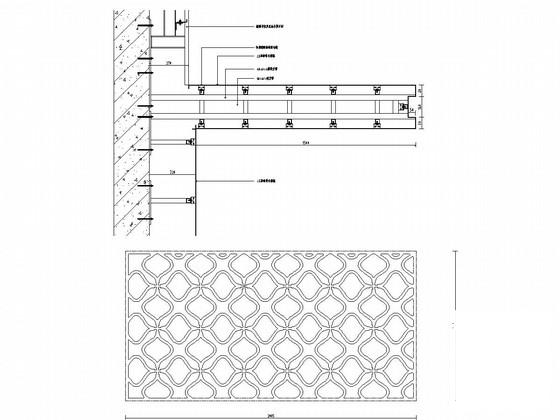

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 售楼部外立面 - 1
    售楼部外立面 - 1
  • 售楼部外立面 - 2
    售楼部外立面 - 2
  • 售楼部外立面 - 3
    售楼部外立面 - 3
  • 售楼部外立面 - 4
    售楼部外立面 - 4
以上是部分截图,请下载附件后查看完整高清内容
