1层框架结构加油站站房结构设计施工CAD大样图

附件详情

该项目为能源开发有限公司加油站站房，地上一层,一层建筑设计面积：239.82平方米 ，总建筑面积为：239.82平方米，一层3.90米，建筑总高度为6.67m，建筑类别布局：营业厅、男卫、女卫、盥洗室、卫浴间、综合办公室、发电间、配电间、储藏间、值班室、备餐间等功能开间。
采用框架结构，基础采用水泥搅拌桩（喷粉桩、干法）复合地基，基础设计等级为丙级，抗震设防烈度为6度。加油罩棚建筑设计结构形式：钢框架结构，罩棚屋面：采用绿色波形沥青瓦，阳光棚屋面：采用白色透明双层中空PC阳光板。

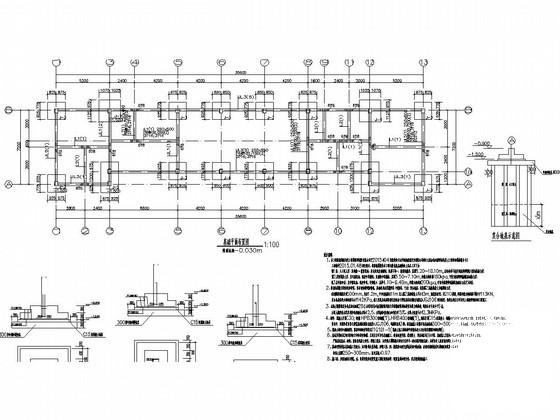

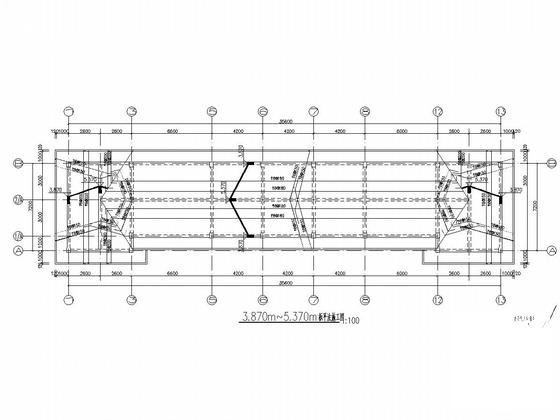

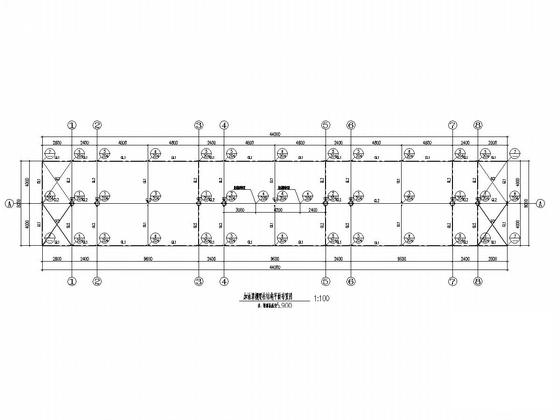

结构专业该资料包含： 结构设计说明 ，钢 结构设计说明 ，基础图，框架柱平面布置图，梁板图，加油罩棚柱脚锚栓平面布置图，柱脚节点，梁柱结构图，屋面檩条 平面布置图 ，排水图，节点详图等。

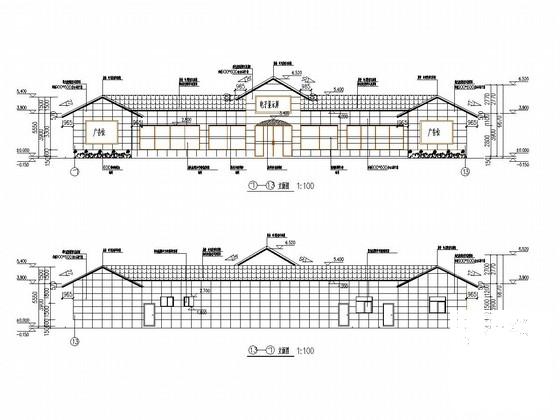

建筑专业该资料包含：建筑设计说明，平面、立面、剖面图，大样图，装修表及门窗大样图，罩棚及站房相对位置图。
共计38张图。分享投稿时间：近几年5月。
