占地156亩,约17.5万平方米3层恩施州文化中心全套暖通CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:70427平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制
  • 节点大样:制冷机组
  • 特殊系统:多联机系统
  • 项目所在地:湖北
一、项目概要
恩施州文化中心地下一层,为车库及设备用房,地上三层,为展区、博物馆、剧院、城市展览馆等用房,总建筑高度为23.8米,总建筑面积70427平方米,为多层建筑。本工种设计范围为:
1.空调系统设计
2.通风系统设计
3.防排烟系统设计
二、空调系统设计
1、空调形式:
(1)博物馆藏品库采用独立的恒温恒湿机组。
(2)博物馆及城市展览馆办公部分采用变制冷剂流量多联机系统。
(3)会展中心、博物馆展厅、剧院、城市展览馆展厅采用集中供冷供热的水-空气系统。
2、空调负荷:集中空调系统冷热负荷采用浩辰7.0软件计算,夏季空调逐项逐时冷负荷综合最大值为7280kW,冬季热负荷最大值3850kW,单位空调面积冷指标为174W/m2,热指标为92W/m2.
3、集中空调冷热源:
集中空调系统采用水-空气系统。冬季由锅炉房(另行设计)提供90/65℃热水,经换热机组转换后,为空调系统提供60/50℃热水。夏季选用两台离心式水冷冷水机组及一台螺杆式冷水机组,共同为空调系统提供7/12℃冷水。两台离心式机组配备两台离心式水泵,互为备用,螺杆式机组配备两台离心式水泵,一用一备。
4、中央空调水系统:
空调水系统采用一次泵变流量(冷水机组定流量)、两管制系统。为便于运行管理,系统分为四个环路--一层展区、博物馆、剧院及会议区、城市展览馆。系统采用高位膨胀水箱定压,膨胀水箱设于剧院屋面。系统最大工作压力0.6MPa。水冷离心式冷水机组的冷却水系统设计详给排水专业。
5、空调末端形式:
(1)一层展区采用组合式空调机组+低速风道,旋流风口顶送风,顶部集中回风。
(2)博物馆展厅、城市展览馆展厅采用柜式空调机组+低速风道,旋流风口顶送风,侧墙集中回风。
(3)剧院舞台采用柜式空调机组+低速风道,采用旋流风口顶送风+球形喷口侧送风,下部集中回风。
(4)剧院舞台台仓采用风机盘管+新风系统。
(5)剧院观众厅采用柜式空调机组+低速风道,采用球形喷口侧送风方式,座椅下部集中回风。
(6)会议区采用风机盘管+新风系统。
三、通风系统设计
、地下车库设机械通风系统,每个防火分区内设两台排风机,平时可根据CO浓度对风机进行台数控制,以节省能源。通风量按6次/h计算。
2、地下室设备用房(冷冻站、泵房、变配电间)设置机械送、排风系统。
3、卫生间设置机械排风系统,换气次数为12次/h。
4、舞台台仓设置机械排风系统,排风系统与排烟系统合用。
5、观众厅设置机械排风系统,排风系统与排烟系统合用。
6、观众厅闷顶设置机械送排风系统,排风系统与排烟系统合用。
7、变配电房、弱电机房设气体消防后排风系统,排风口设置在距地面0.2米处。气体灭火完成后关闭平时排风支管上的电控防火阀,同时打开下排风口支管上的电控防火阀,进行事后排风。
8、厨房排风有二次设计完成。
四、防排烟系统设计
1、地下室防烟楼梯间设机械加压送风系统,送风量为25000m3/h(JS-1~4)。
2、地下车库利用平时排风系统,兼作火灾时排烟系统,火灾时机械补风。每个防火分区分为两个防烟分区,排烟风量按防烟分区6次/h换气次数计算。火灾时由消防控制中心控制开启或保持开启相应排烟风机,系统进入排烟状态,当排烟温度超过280℃时,风机入口排烟防火阀熔断关闭,联锁关闭排烟风机,并输出信号至消防控制中心。
3、博物馆一层藏品库、多媒体厅等房间无可开启外窗,且面积超过300m2,内走道长度超过20m,设置机械排烟系统,排烟量按最大防烟分区面积x120m3/(m2·h)计算。火灾时手动开启或由消防控制中心控制开启常闭排烟口,并开启相应排烟风机,系统进入排烟状态,当排烟温度超过280℃时,风机入口排烟防火阀熔断关闭,联锁关闭排烟风机,并输出信号至消防控制中心。
4、一层展区面积超过300m2,且自然排烟口不能满足要求,设置机械排烟系统,排烟量按最大防烟分区面积×120 m3/(m2·h)计算。火灾时手动开启或由消防控制中心控制开启着火防烟分区常闭排烟口,并开启相应排烟风机,系统进入排烟状态,当排烟温度超过280℃时,风机入口排烟防火阀熔断关闭,联锁关闭排烟风机,并输出信号至消防控制中心。
5、一层会议区库房面积超过300m2,内走道面积超过20m,且自然排烟口不能满足要求,设置机械排烟系统,排烟量按最大防烟分区面积×120 m3/(m2·h)计算。火灾时手动开启或由消防控制中心控制开启着火防烟分区常闭排烟口,并开启相应排烟风机,系统进入排烟状态,当排烟温度超过280℃时,风机入口排烟防火阀熔断关闭,联锁关闭排烟风机,并输出信号至消防控制中心。
6、博物馆、城市展览馆二层、三层展厅面积超过300m2,且自然排烟排烟口不能满足要求,内走道长度超过20m,设置机械排烟系统,排烟量按最大防烟分区面积×120 m3/(m2·h)计算。火灾时手动开启或由消防控制中心控制开启着火防烟分区常闭排烟口,并开启相应排烟风机,系统进入排烟状态,当排烟温度超过280℃时,风机入口排烟防火阀熔断关闭,联锁关闭排烟风机,并输出信号至消防控制中心。
7、博物馆、城市展览馆中庭,设置机械排烟系统,排烟量按6次/h换气次数计算。火灾时手动开启或由消防控制中心控制开启常闭排烟口,并开启相应排烟风机,系统进入排烟状态,当排烟温度超过280℃时,风机入口排烟防火阀熔断关闭,联锁关闭排烟风机,并输出信号至消防控制中心。
五、图纸展示
剧院水系统原理图

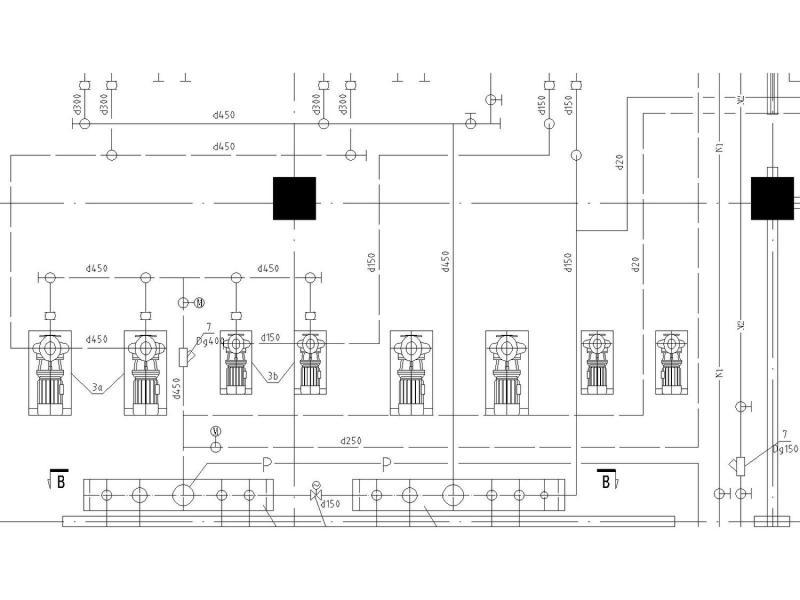

冷冻机房管道布置平面图

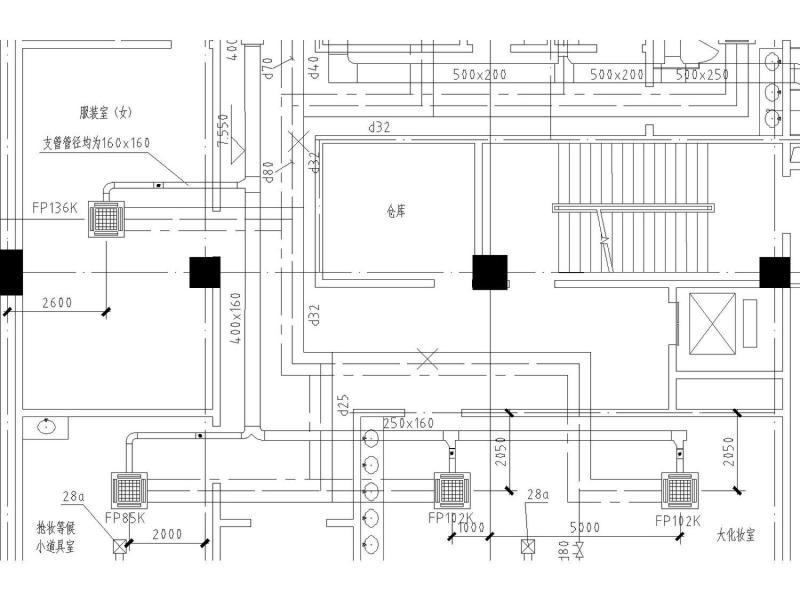

地下一层平时空调通风平面图

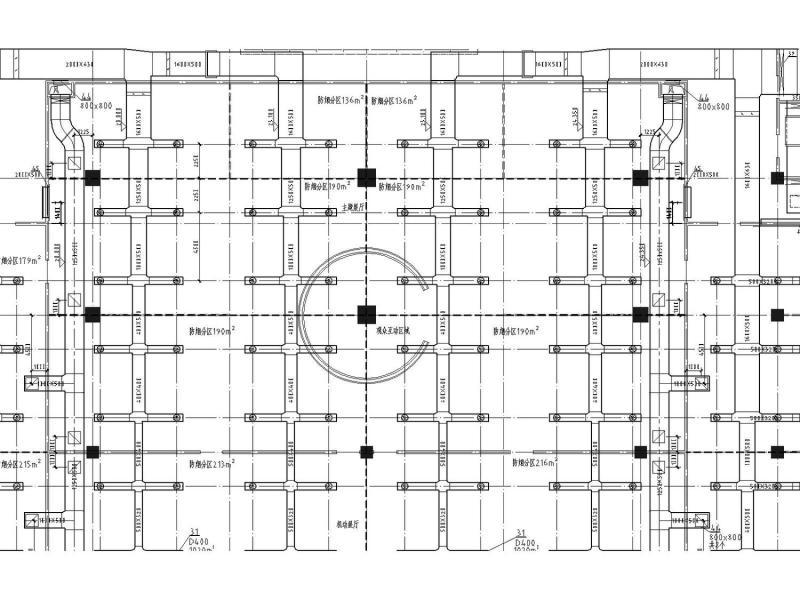

博物馆三层空调通风平面图

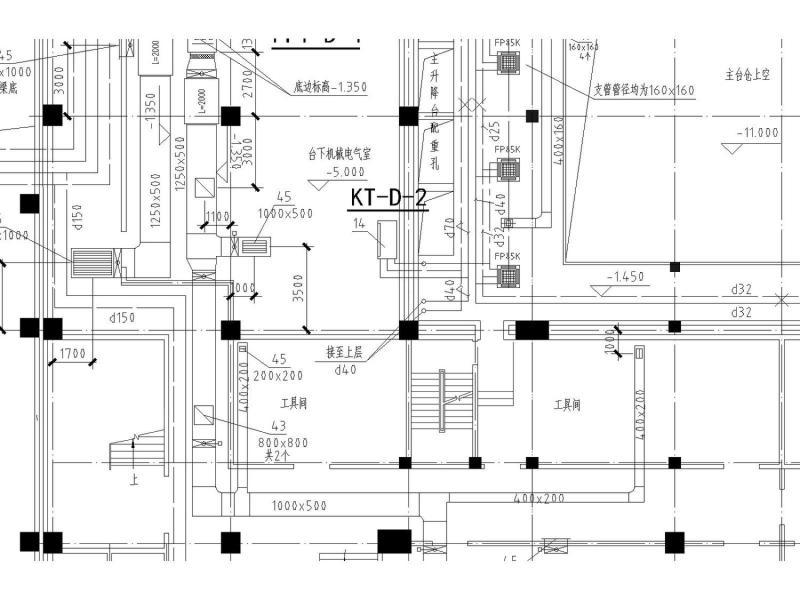

剧院舞台4.000标高空调通风平面图
KT-4C-1、2空调机房平面(二)

多联机系统原理图
冷冻机房水系统原理图

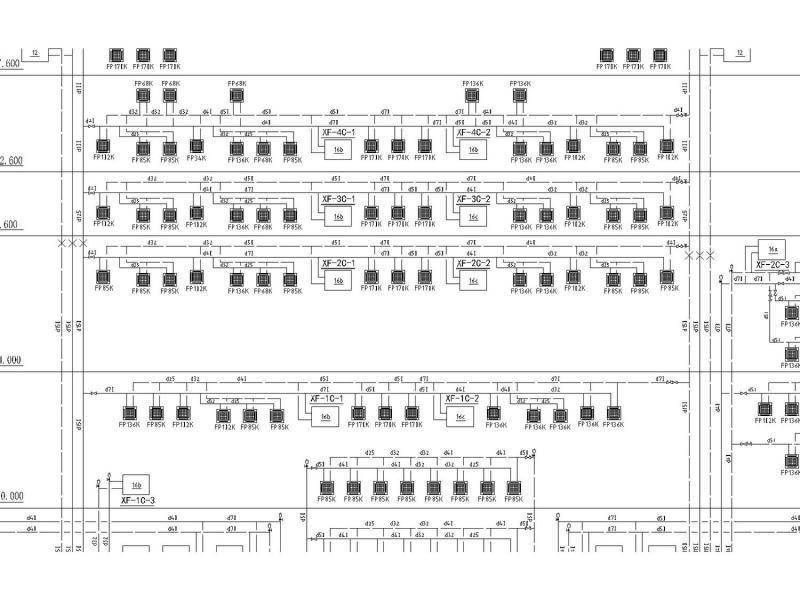

空调末端水系统原理图
