16层兴安商业广场暖通施工CAD图纸（全套）

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：办公,商业
  • 建筑高度类型：高层建筑
  • 建筑地上层数：16层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 设计内容：空调,通风,防排烟
  • 空调系统：空气-水系统
  • 节点大样：风机盘管
项目概要
该资料为兴安地产集团有限公司兴安商业广场综合楼工程，该综合楼为地下一层‘地上十六层建筑，其中地下室为库房和设备用房，一至三层为商场，四至十六层为办公室。
设计范围：
该项目设计范围包括;中央空调系统，综合楼通风机防排烟系统。
图片展示:

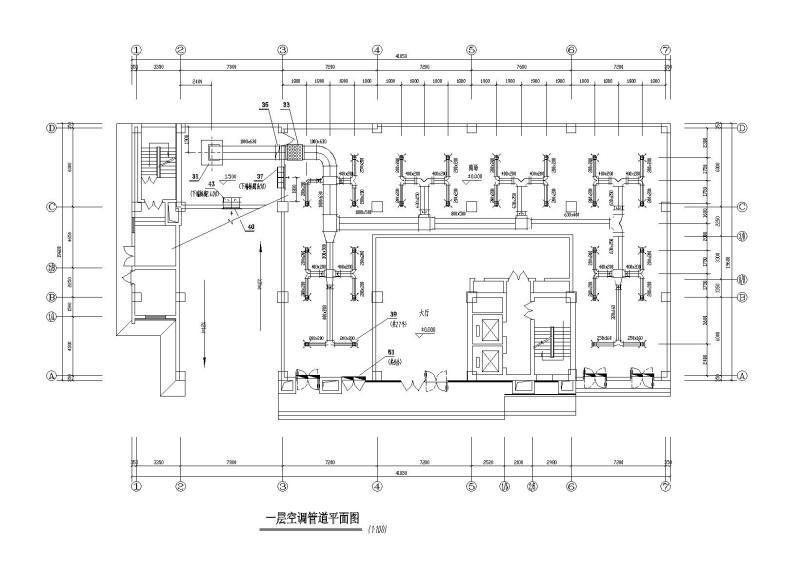

一层空调管道平面图

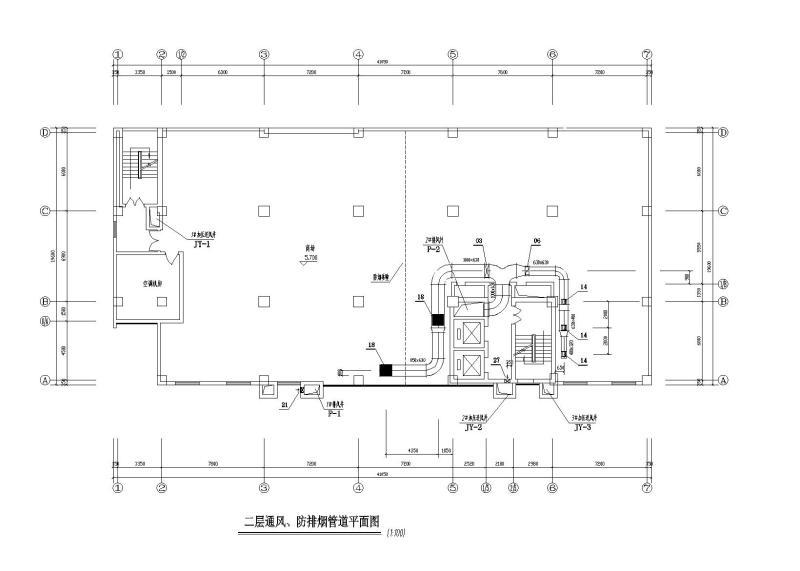

二层通风、防排烟管道平面图

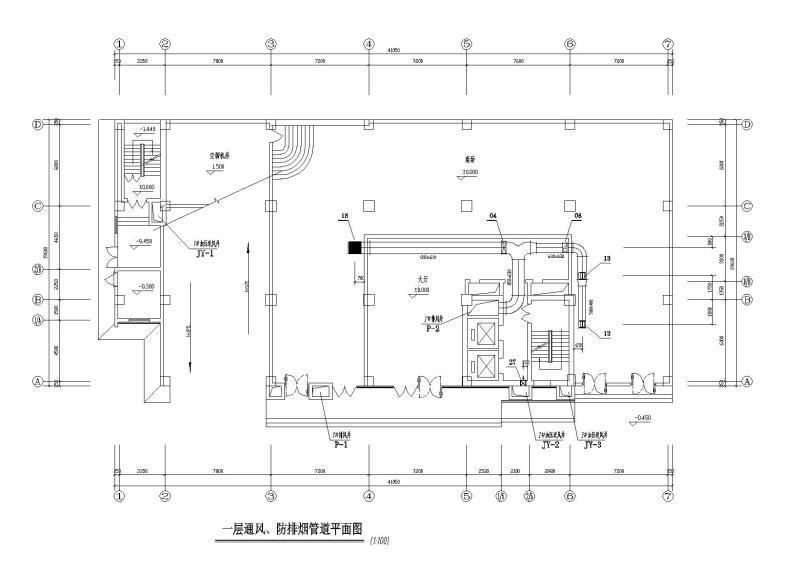

一层通风、防排烟管道平面图

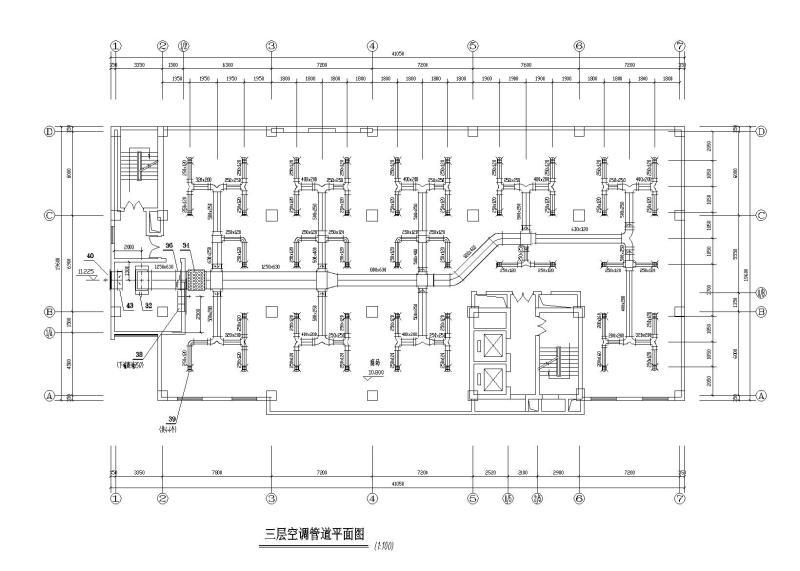

三层空调管道平面图

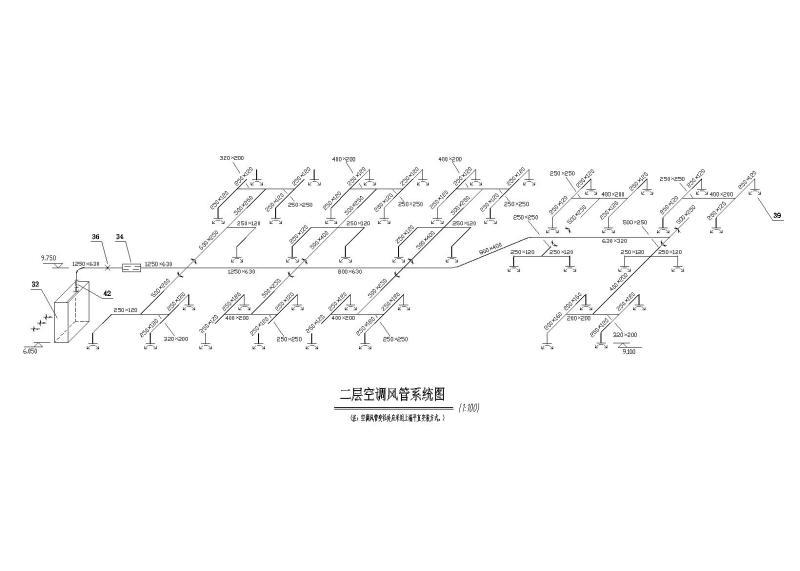

二层空调风管系统图
空调机组换热器接管示意图
