3520平方米4层框架结构儿童福利中心结构施工CAD大样图

  • 建筑类别:办公,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:34张
  • 设计年代:近代

附件详情

该项目是安徽某儿童福利中心项目,地上4层,一层地下室,总建筑设计面积:3520.6平方米,821.3平方米,建筑设计结构形式为框架结构,建筑物高度(室外地面至主要屋面板的板顶)16.4米,基础型式:梁板式筏基(有地下室部分),筏板底标高为-4.030米;独立基础(无地下室部分),基础底标高为-1.700米~-2.500米,基础设计等级为乙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,基础顶~屋顶柱布置图,各层梁配筋图、结构平面图,墙身大样图,水泵房入口结构详图,楼梯图等共计16张图。
建筑专业该资料包含: 建筑施工图设计 总说明,平面图,立面图,剖面图,墙身大样图,门窗表及门窗大样等共计18张图。
分享投稿时间:近几年9月。总计34张图。

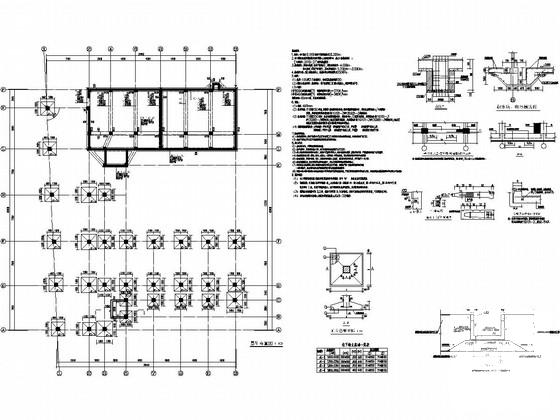

基础布置图

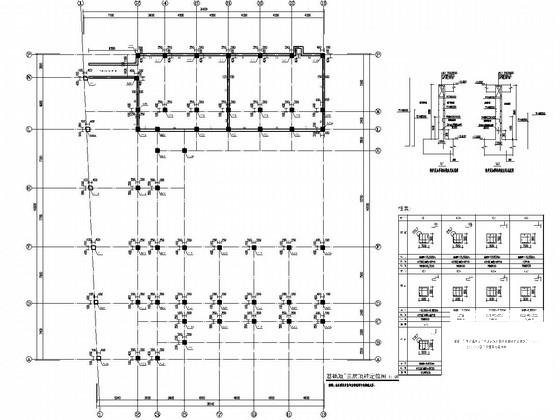

基础顶~三层顶柱定位图

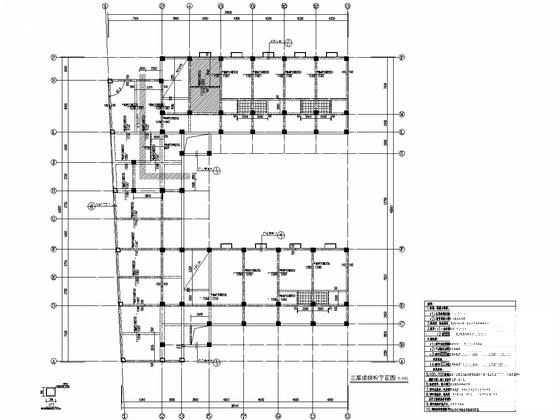

三层顶结构平面图

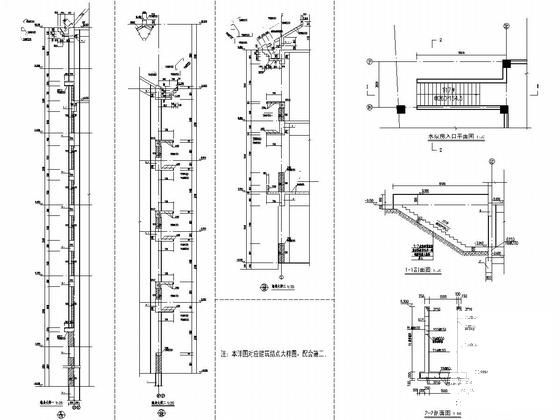

墙身大样图

二层平面图

门窗表及门窗大样

三层顶梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 儿童福利中心 - 1
    儿童福利中心 - 1
  • 儿童福利中心 - 2
    儿童福利中心 - 2
  • 儿童福利中心 - 3
    儿童福利中心 - 3
  • 儿童福利中心 - 4
    儿童福利中心 - 4
  • 儿童福利中心 - 5
    儿童福利中心 - 5
  • 儿童福利中心 - 6
    儿童福利中心 - 6
  • 儿童福利中心 - 7
    儿童福利中心 - 7
以上是部分截图,请下载附件后查看完整高清内容
