22层框架剪力墙结构重点大学办公楼结构施工CAD大样图

附件详情

该项目为重庆某重点大学的单体建筑，主要功能为教学科研办公、图书展示、车库，主楼地上22层，为框架剪力墙结构，基础采用机械旋挖桩基础，裙楼为地上4层，结构为框架结构，基础为采用条基、独立基础，地下均为二层，6度设防。

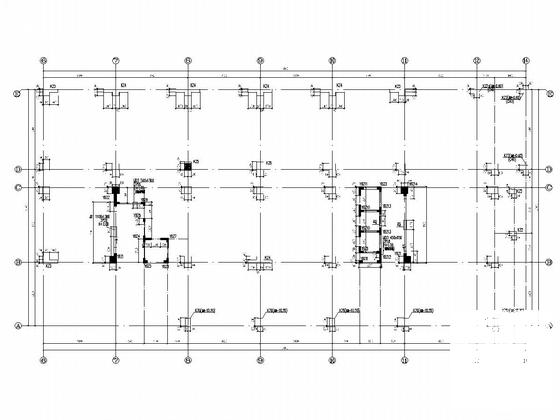

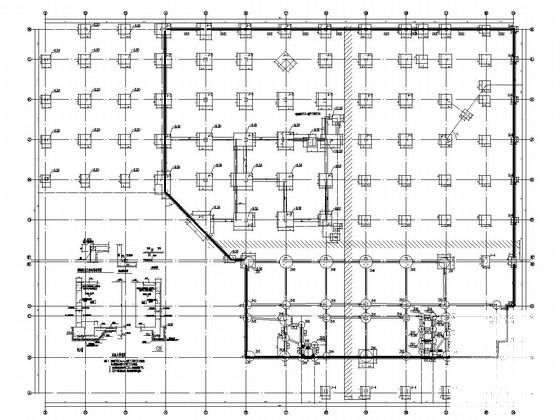

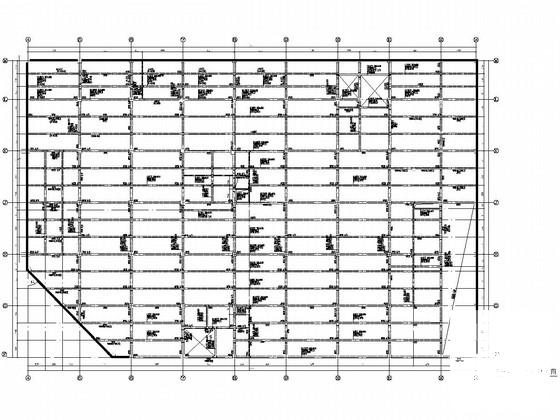

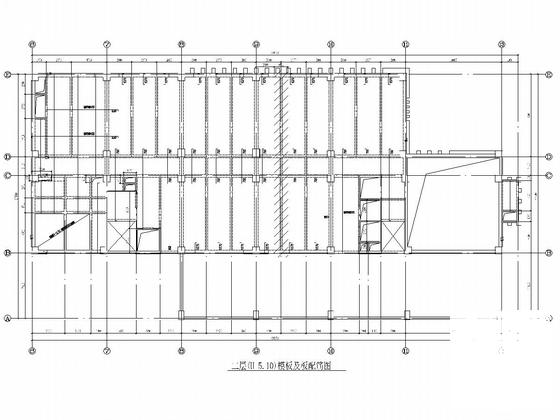

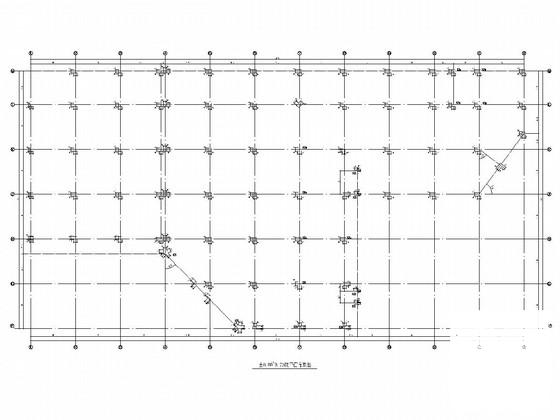

该资料包含： 结构设计说明 、基础平面布置图、柱平面布置图、模板图及板配筋图、梁配筋图、墙柱 平面布置图 、结构布置图、楼梯及大样图等共49张图纸。
