五层框架结构办公楼结构施工图cad楼梯详图
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：19张
- 设计年代：近代
附件详情
该附件为河南某办公楼，地上五层，地下一层，主体高度为17.25米，建筑设计结构形式为框架结构，基础为柱下钢筋混凝土条形基础。
该资料包含：
结构设计说明

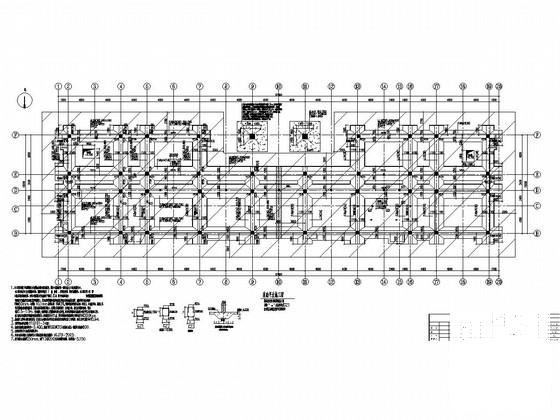

、基础平法施工图、墙柱平法施工图、梁平法施工图、板平法施工图、
楼梯详图
等共19张图纸。

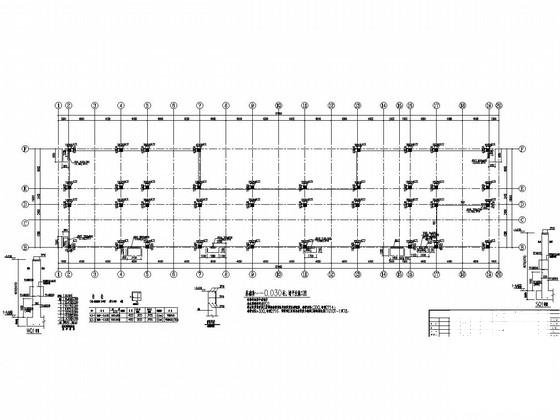

基础顶~-0.030柱、墙平法施工图

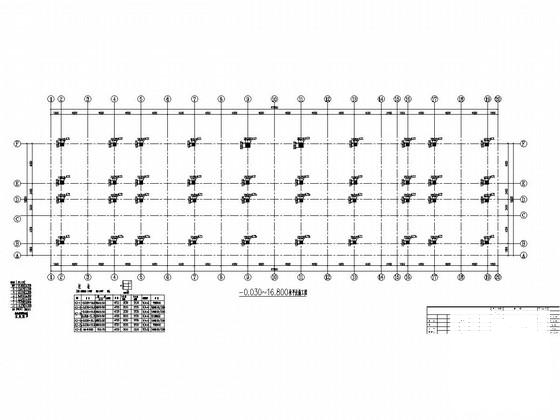

-0.030~16.800柱平法施工图

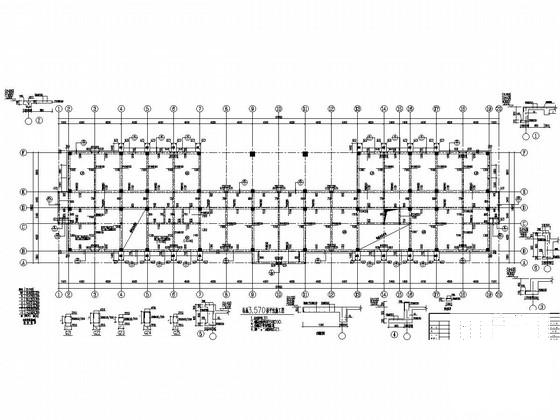

标高3.570板平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架办公楼结构施工 - 1 -
框架办公楼结构施工 - 2 -
框架办公楼结构施工 - 3 -
框架办公楼结构施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.9 MB
- 收藏次数：0
-
文件名称：
附件-995888050557955977888.zip
