五层框架结构办公楼结构施工图cad节点配筋图
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：20张
附件详情
该附件为辽宁某办公楼，地上五层，建筑设计结构形式为现浇混凝土框架结构，基础为柱下钢筋混凝土独立基础，8度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、基础详图、梁平法施工图、柱平法施工图、板配筋图、节点配筋图、楼梯配筋图等共20张图。

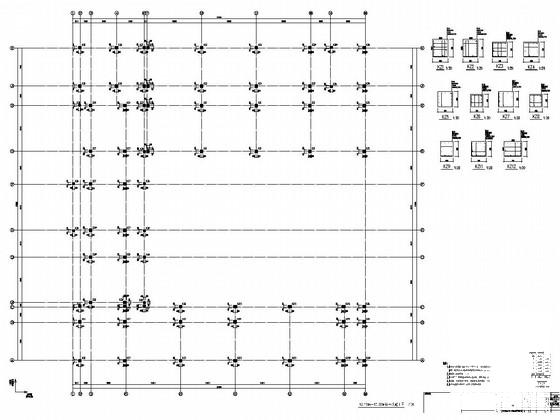

13.150m～17.350m柱平法施工图

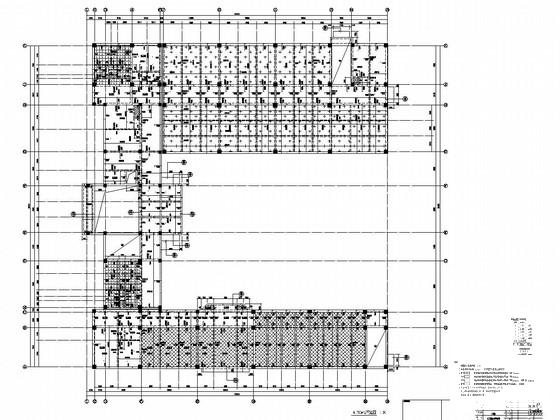

局部出屋面结构图

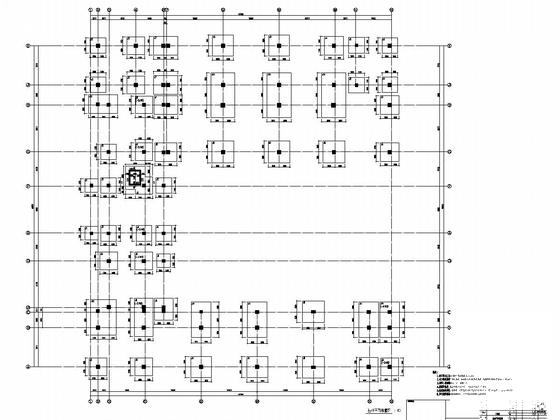

基础平面布置图

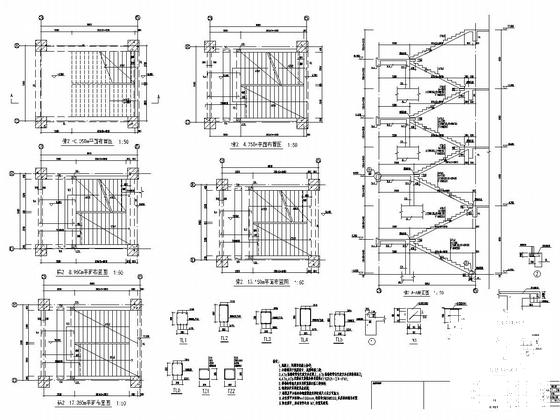

楼梯结构平面图

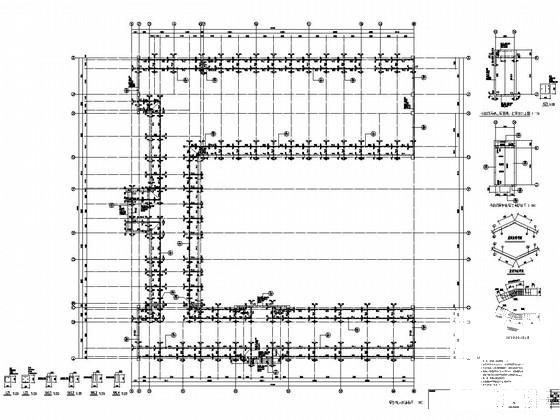

4.750m梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构办公楼施工图 - 1 -
框架结构办公楼施工图 - 2 -
框架结构办公楼施工图 - 3 -
框架结构办公楼施工图 - 4 -
框架结构办公楼施工图 - 5 -
框架结构办公楼施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
