11500平米4层卫生院暖通施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11500平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 项目所在地:江苏

附件详情

该资料为常州某卫生院暖通施工图,采用数码涡旋多联空调机加新风的空调系统,建筑面积约为11500平方米,空调面积约为8600平方米。扩建办公楼空调冷热源选用14台多联空调机组承担空调负荷.机组置于屋顶,新风经由新风机处理后送入室内。包含有防排烟,通风系统设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

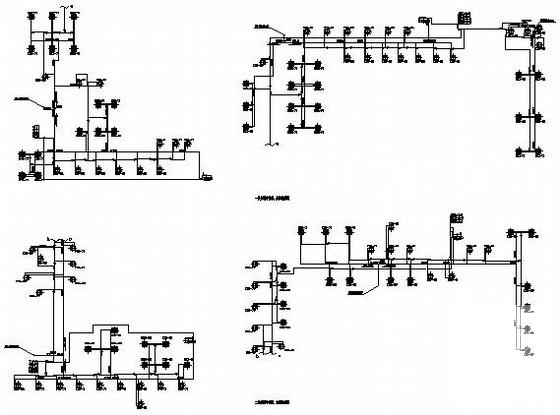

  • 暖通施工图纸 - 1
    暖通施工图纸 - 1

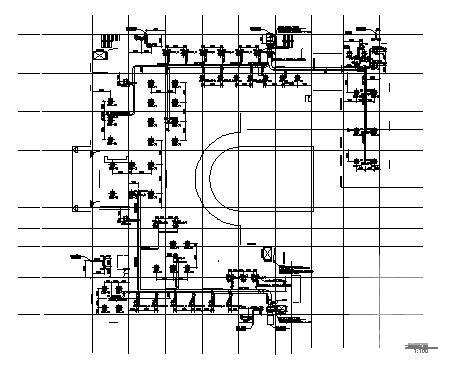

  • 暖通施工图纸 - 2
    暖通施工图纸 - 2

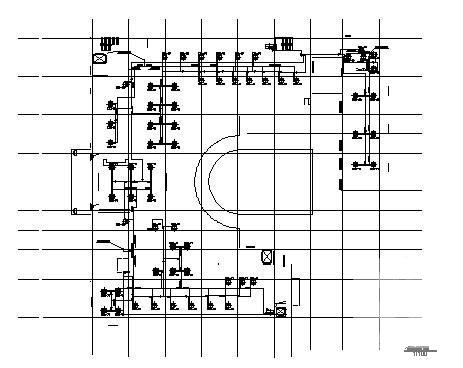

  • 暖通施工图纸 - 3
    暖通施工图纸 - 3

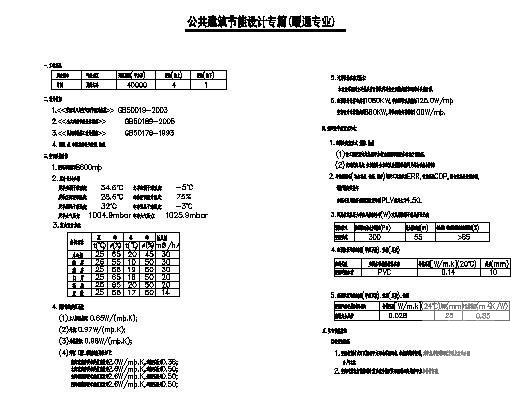

  • 暖通施工图纸 - 4
    暖通施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
