地上21层框筒结构办公楼结构施工CAD大样图

搜索更多资源
  • 建筑类别：办公,商业
  • 建筑高度类型：高层建筑
  • 建筑地上层数：21层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架核心筒
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 抗震设防烈度：6度抗震
  • 风压：0.60kN/平方米
  • 地下室功能：车库
  • 参考图纸：46张
  • 设计年代：近代
简介：

本项目为广东某办公楼，地上21层，地下2层，其中地上一层~4层为商业用房，五层以上为办公楼，总高为97.8米，结构类型为框筒结构，基础类型为旋挖灌注桩基础，6度设防。
该资料包含： 结构设计说明 、基础平面图、墙柱定位图、墙柱表、梁配筋图、板配筋图、楼梯大样图、节点大样图等共46张。

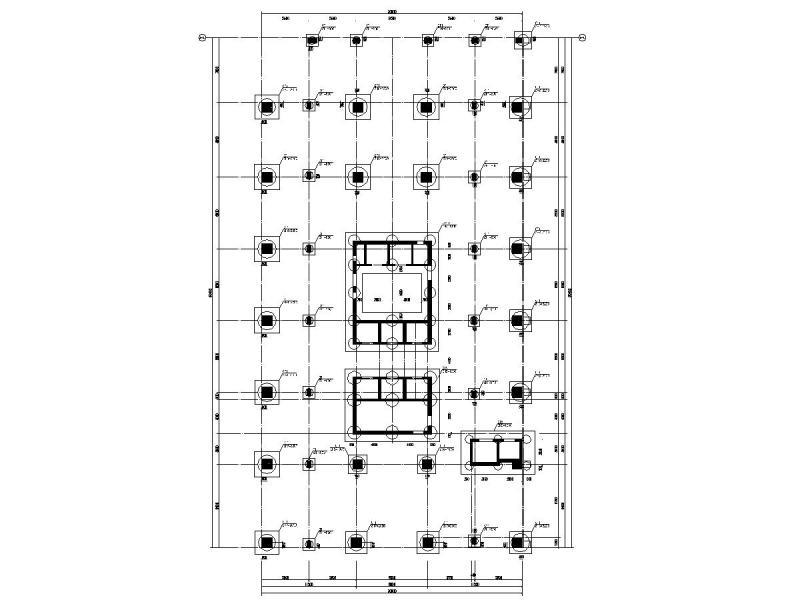

1号商业、办公楼基础平面

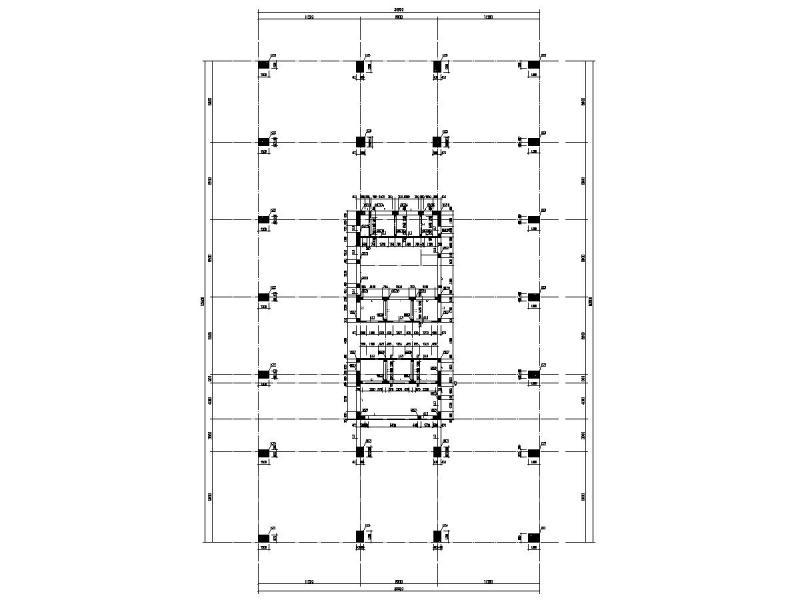

墙柱定位图(三)

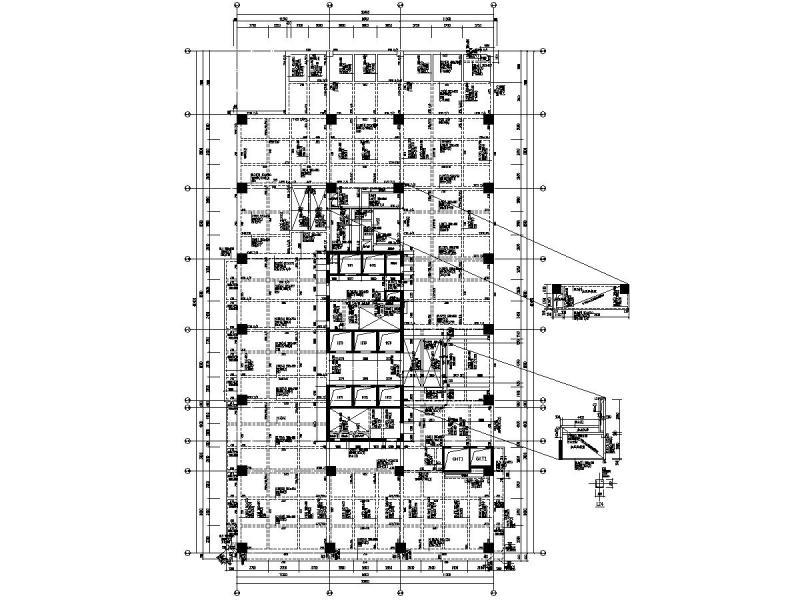

四层梁配筋

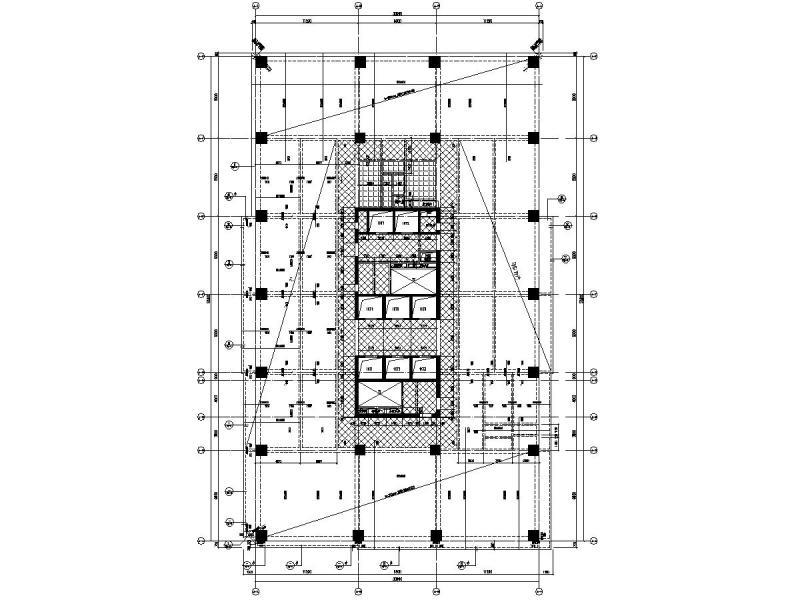

五层板配筋

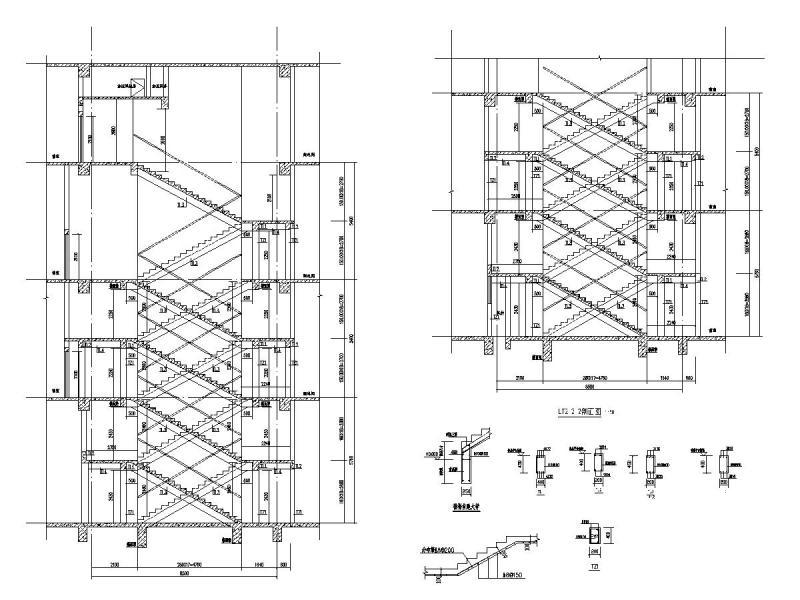

LT1 LT2 楼梯大样二
节点大样图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 框筒结构办公楼 - 1
    框筒结构办公楼 - 1
  • 框筒结构办公楼 - 2
    框筒结构办公楼 - 2
  • 框筒结构办公楼 - 3
    框筒结构办公楼 - 3
  • 框筒结构办公楼 - 4
    框筒结构办公楼 - 4
  • 框筒结构办公楼 - 5
    框筒结构办公楼 - 5
  • 框筒结构办公楼 - 6
    框筒结构办公楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
