地上10层框架-剪力墙结构办公楼结构施工CAD大样图

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.33kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:48张
  • 设计年代:近代

附件详情

本子项为四川某普通的办公楼,地上10层,高为47.3米,地下三层,结构采用框架-剪力墙结构,基础为旋挖成孔灌注桩基础,8度设防。
该资料包含: 结构设计说明 、墙柱平面布置图、墙柱大样图、结构 平面布置图 、梁平法施工图、楼梯结构图等共48张图纸。

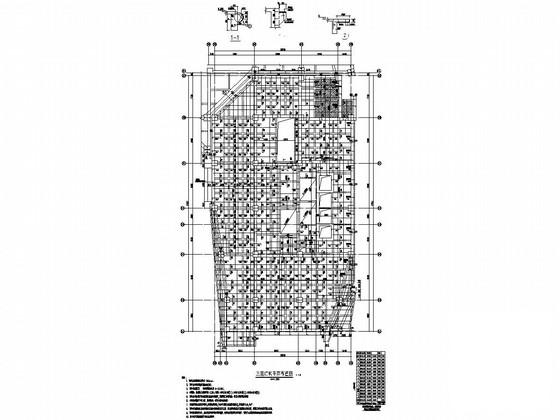

三层结构平面布置图

五层梁平法施工图

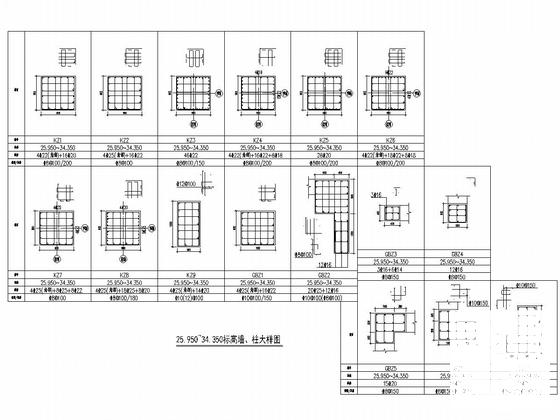

25.950~34.350标高墙、柱大样图

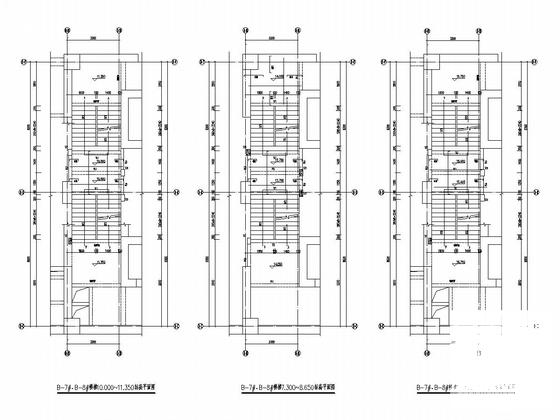

B-7#、B-8# 楼梯详图

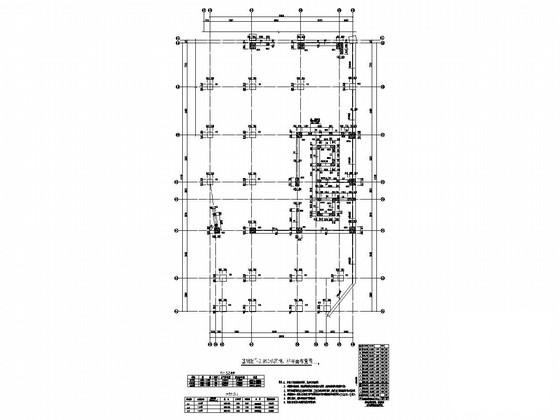

47.550~屋面二标高墙、柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1
  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2
  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3
  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4
  • 框架剪力墙结构施工 - 5
    框架剪力墙结构施工 - 5
  • 框架剪力墙结构施工 - 6
    框架剪力墙结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
