2140.5平米3层医院10KV高压系统电气施工CAD图纸
- 建筑地上层数：3层
- 建筑地下层数：1层
- 建筑设计面积：2140.5平方米
- 负荷等级：三级负荷
- 防雷等级：三级
- 设计阶段：施工图
- 设计内容： 强电 , 防雷接地
- 供电方式：TN-C-S
附件详情
该项目为人民医院重建项目配楼配楼（G区），地下一层，地上3层。建筑面积为2140.5平方米。高度为：16.30米。
该资料主要是10KV高压系统电气施工，设计范围包括：电力平面、10KV进线保护原理、分段保护原理、PT监视切换原理、联络柜原理及相应的端子排接线。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

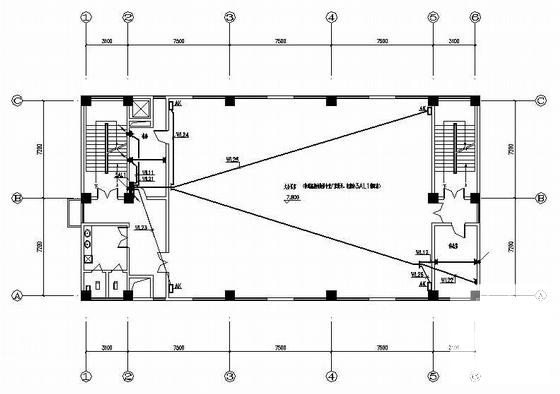

医院电气施工图纸 - 1 -

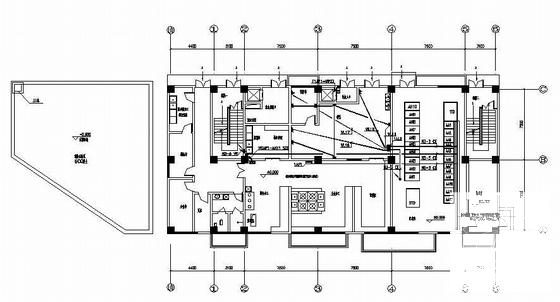

医院电气施工图纸 - 2 -

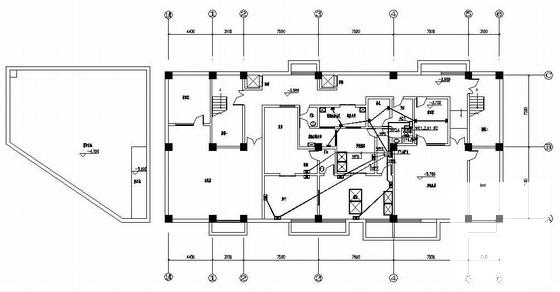

医院电气施工图纸 - 3 -

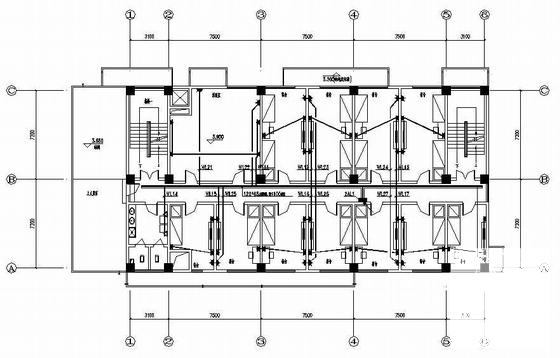

医院电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1 MB
- 收藏次数：0
-
文件名称：
附件-995857876989998779785.rar
