矿山10Kv高压系统设计原理CAD图纸

附件详情

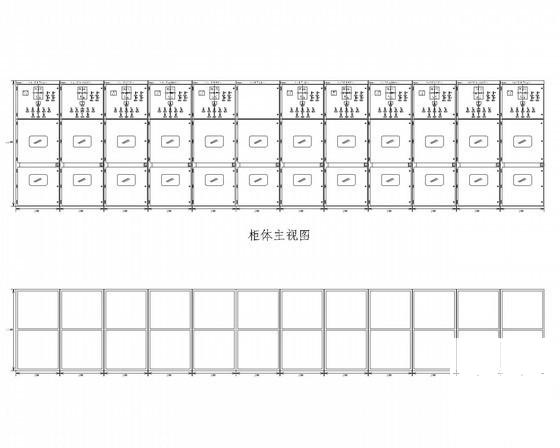

• 1、10KV高压柜布置图；

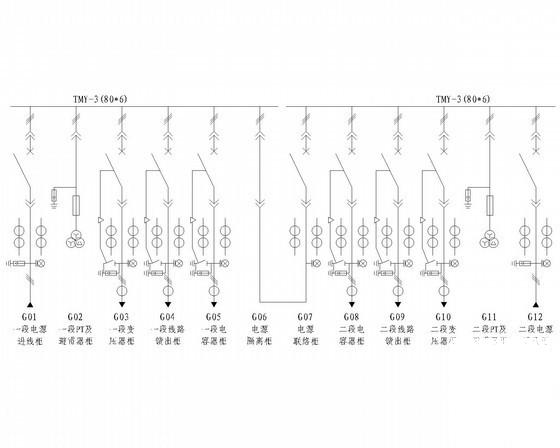

• 2、10KV高压系统图；

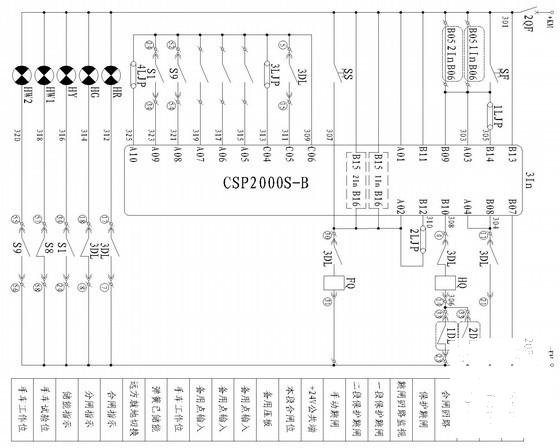

• 3、10KV系统电源联络柜控制原理图；
• 4、10KV系统一段电源进线柜控制原理图；
• 5、10KV系统二段电源进线柜控制原理图；
• 6、微机线路备自投保护装置内部接线结构图；
• 7、10KV系统一段变压器柜控制原理图；
• 8、10KV系统一段PT及避雷器柜控制原理图；
• 9、微容器保护装置内部接线结构图；
• 10、10KV系统二段变压器柜控制原理图；
• 11、10KV系统二段线路馈出柜控制原理图。
