4层框架结构办公楼毕业设计方案_CAD

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:24张

附件详情

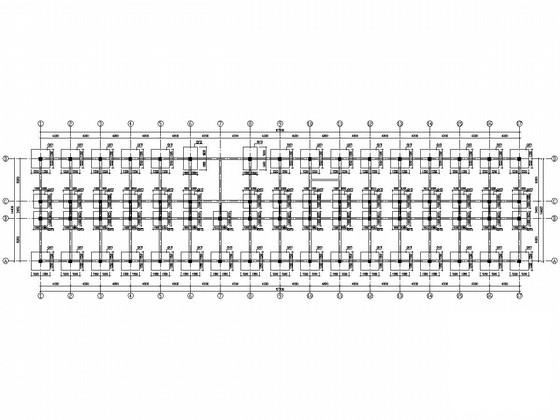

四层框架结构办公楼毕业设计(含建施、计算书),采用现浇钢筋混凝土框架结构体系,柱下独立桩基础,抗震设防烈度为7度,该资料包含:结构设计总说明,建筑设计总说明,基础平面布置图,桩位 平面布置图 ,标准层板配筋平面图,屋顶层板配筋平面图,屋顶层梁配筋平面图,桩身详图,承台详图,2轴框架配筋图, 楼梯详图 等共计24张图纸。

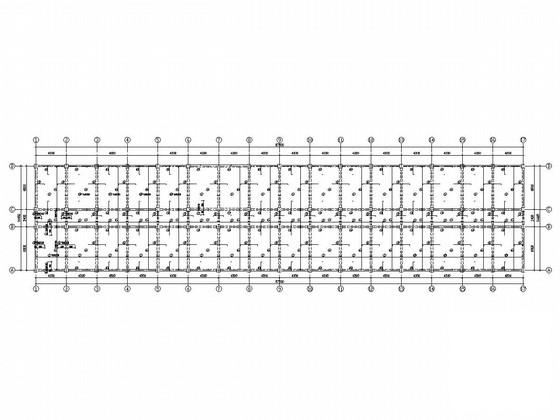

标准层板配筋平面图

屋顶层板配筋平面图

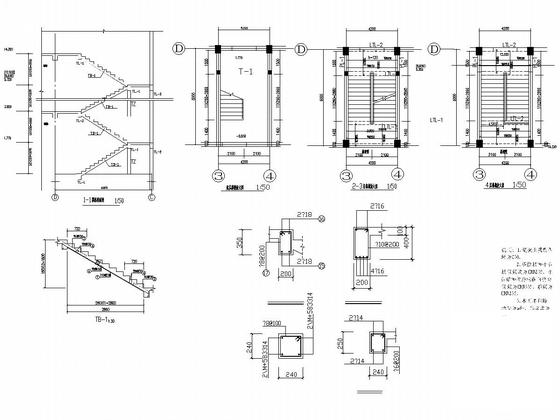

楼梯详图

桩身详图

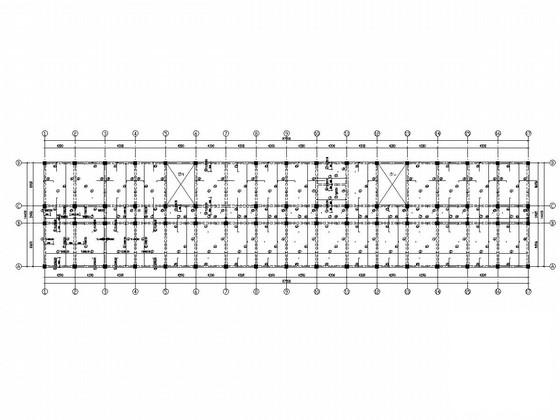

标准层梁配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼结构毕业设计 - 1
    办公楼结构毕业设计 - 1
  • 办公楼结构毕业设计 - 2
    办公楼结构毕业设计 - 2
  • 办公楼结构毕业设计 - 3
    办公楼结构毕业设计 - 3
  • 办公楼结构毕业设计 - 4
    办公楼结构毕业设计 - 4
  • 办公楼结构毕业设计 - 5
    办公楼结构毕业设计 - 5
  • 办公楼结构毕业设计 - 6
    办公楼结构毕业设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
