17660平米4层新院区门诊综合楼空调及通风排烟系统施工CAD图纸

附件详情

一、项目概要：
院区门诊综合楼，建筑面积约为17660m2，地上四层，建筑总高度为19.65米...
二、冷热源：
空调冷热源主机采用VRV直流变频风冷热泵机组，分散放置于屋顶...
三、空调系统：
1.该项目VRV系统，按每层门诊、急诊、医技、病房及手术区等功能分区。
2.诊室、办公、病房等均采用风机盘管加新风系统...
四、通风排烟系统：
1.具备自然排烟条件的楼梯间及前室采用自然排烟方式。
2.高度超过12M的内中庭设机械排烟系统，排烟量按6次/小时设计。
3.排烟量按走道面积（包含同走廊连通的无窗房间面积）乘 60m3/h...

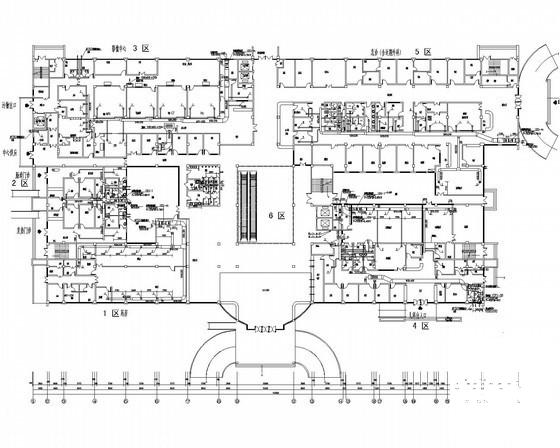

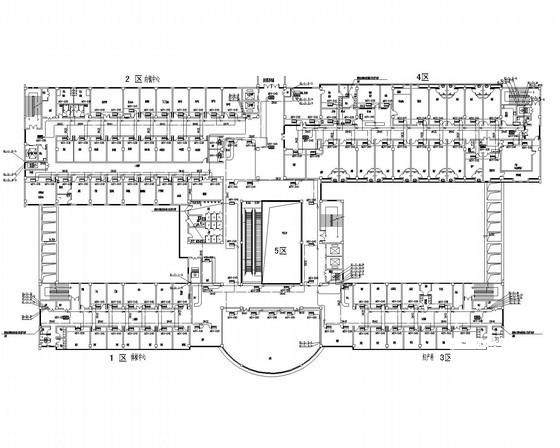

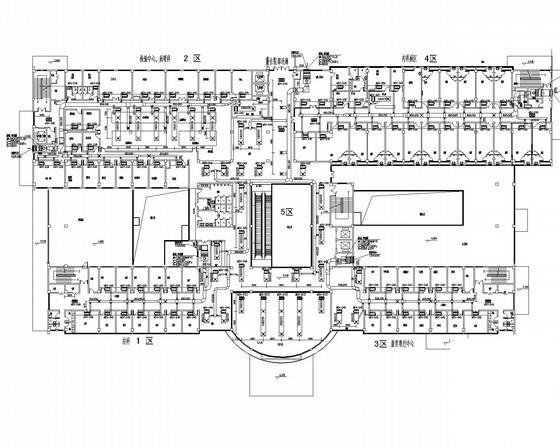

图纸共16张。
