开敞式水闸工程施工CAD图纸

资料简介
赚取积分

附件详情

水闸设计总说明

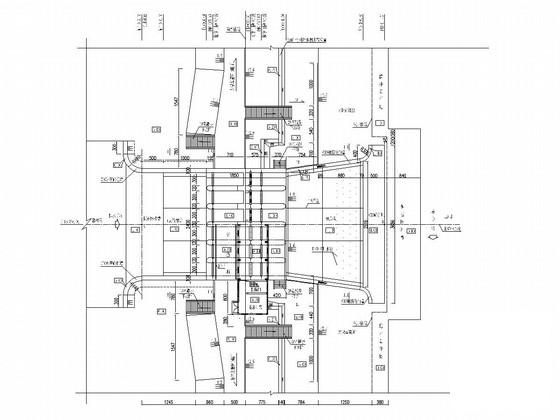

水闸平面图
水闸纵剖面图
水闸上下游立面图
水闸横剖面图
水闸踏步结构图
水闸闸室施工图(1/4)
水闸闸室施工图(2/4)
水闸闸室施工图(3/4)
水闸闸室施工图(4/4)
水闸柴油机房下部空箱配筋图(1/2)
水闸柴油机房下部空箱配筋图(2/2)
水闸桩基布置图
水闸灌注桩结构配筋图
水闸水闸闸底板配筋图
水闸闸墩配筋图(1/2)
水闸闸墩配筋图(2/2)
水闸胸墙结构配筋图
水闸检修平台配筋图
水闸消力池底板配筋图
水闸交通桥配筋图(1/4)
水闸交通桥配筋图(2/4)
水闸交通桥配筋图(3/4)
水闸交通桥配筋图(4/4)
水闸分缝及止水布置图
水闸闸门板结构配筋图

附件详情

该工程水闸设计为6孔×3.0m，闸底板高程1.0m，为开敞式水闸，工作闸门采用混凝土闸门，门高4.5m。水闸设计排涝流量182.2m /s，挡潮水标准50年一遇，外河设计潮洪水位(P=2%)7.85m，内河设计洪水位(P=10%)6.70m，多年平均高潮位2.54m。
【主要施工图纸】
1、水闸平面施工图；2、踏步结构图；3、闸室施工图；4、柴油机房下部空箱结构配筋图；5、水闸桩基施工图；6、灌注桩配筋图；7、胸墙配筋图；8、检修平台配筋图；9、交通桥施工图；10、分缝及止水施工图；11、水闸闸门板配筋图。
... ...
25张，。

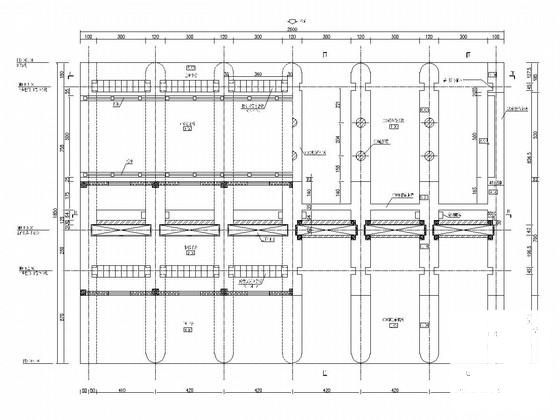

闸室施工图

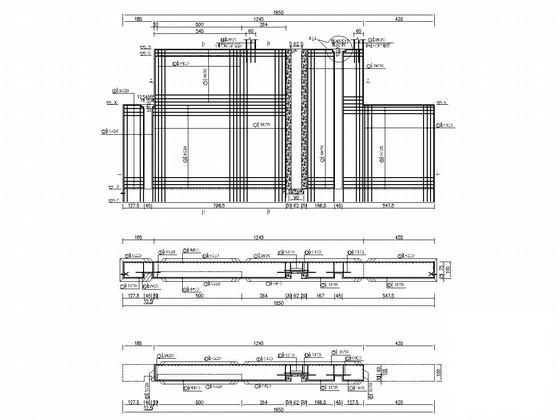

闸墩配筋图

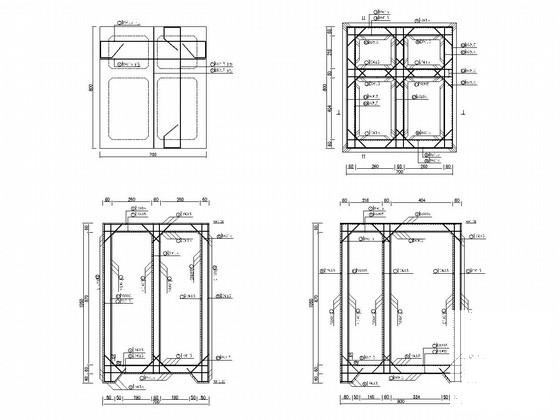

柴油机房下部空箱配筋图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
