塔河水闸施工图纸(小型水闸设计).

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

新疆塔河某水闸施工图，粉细砂地基，图纸非常详细，可作为小型水闸设计的模版，该水闸已施工完成并经过洪水考验

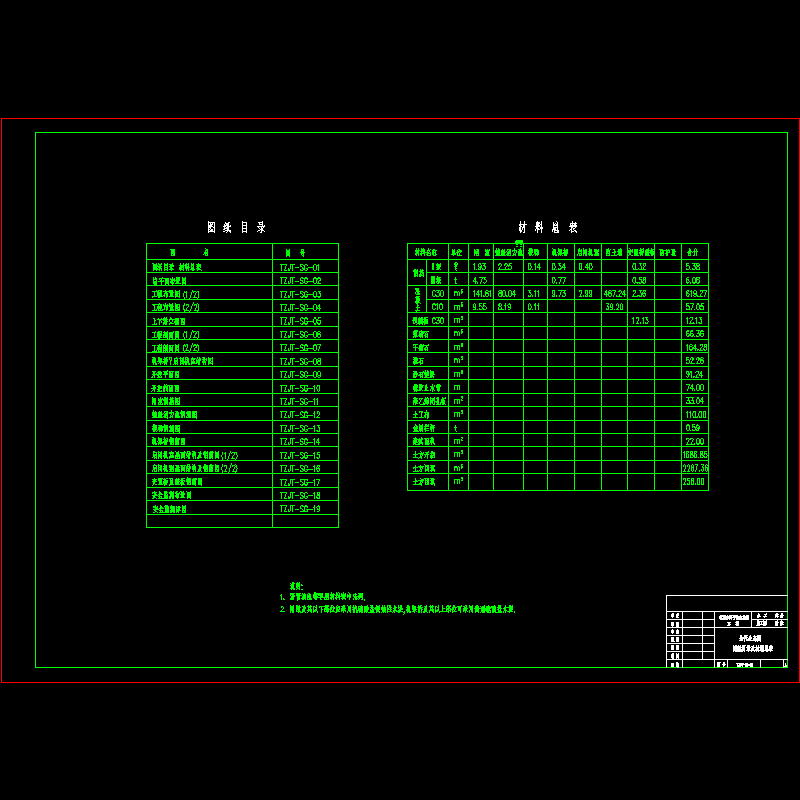

tzjt-sg-01.dwg

tzjt-sg-02~07，10.dwg

tzjt-sg-09.dwg

tzjt-sg-11.dwg

tzjt-sg-12.dwg

tzjt-sg-13.dwg

tzjt-sg-14.dwg

tzjt-sg-15~16.dwg

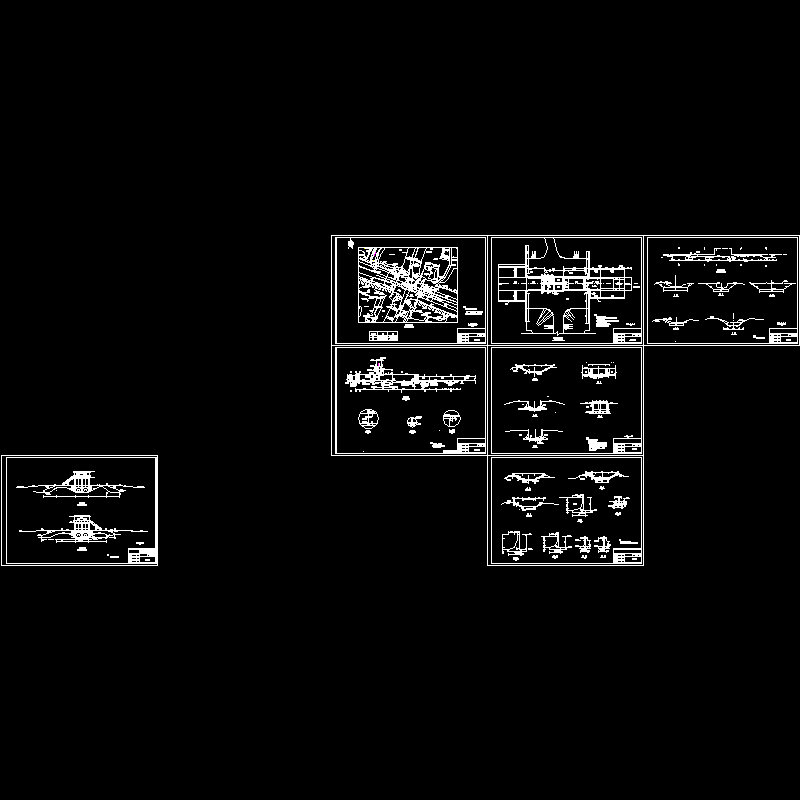

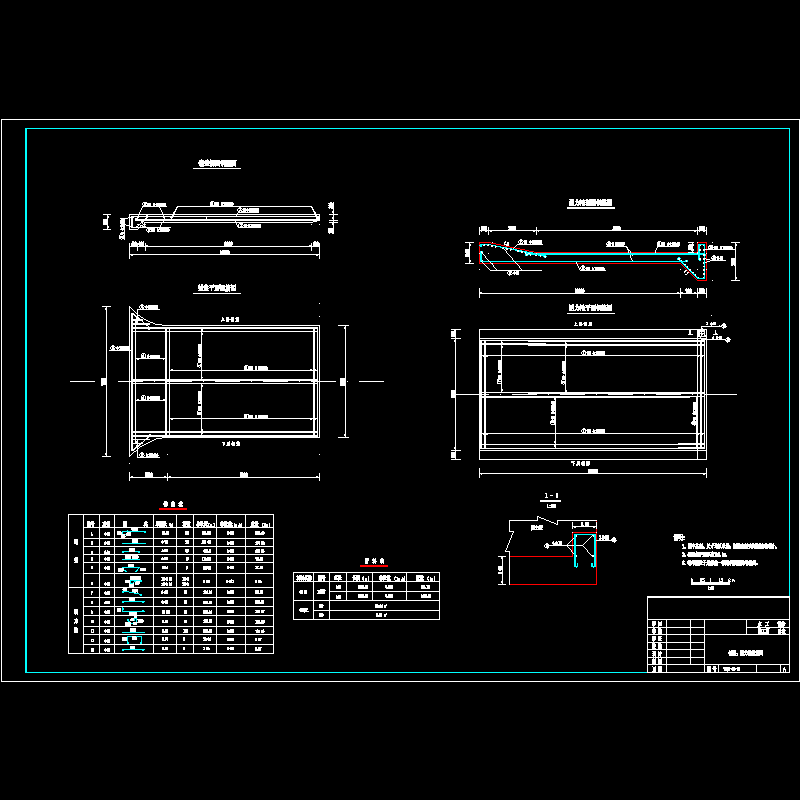

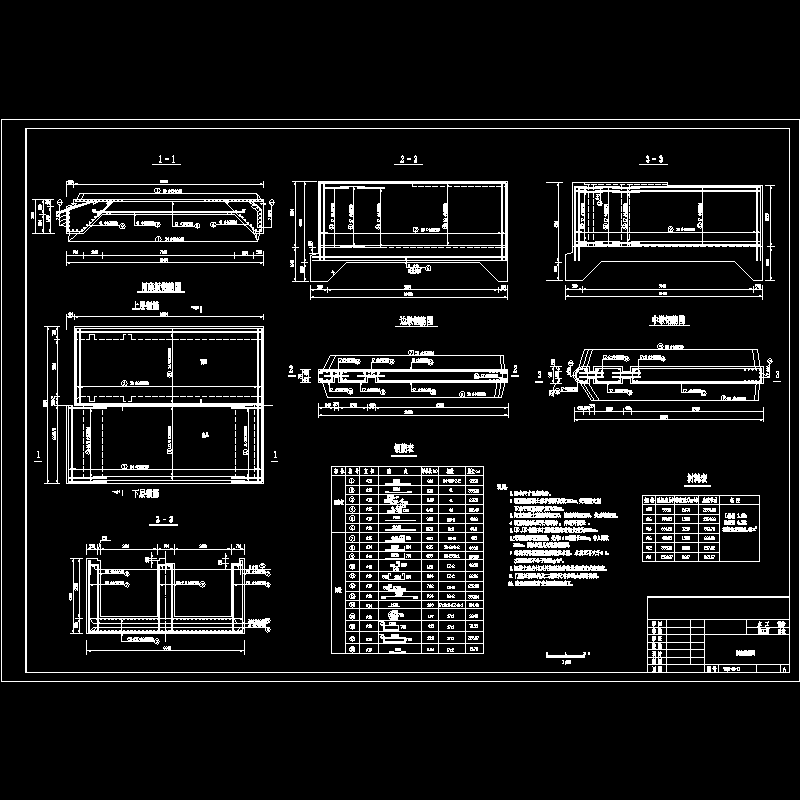

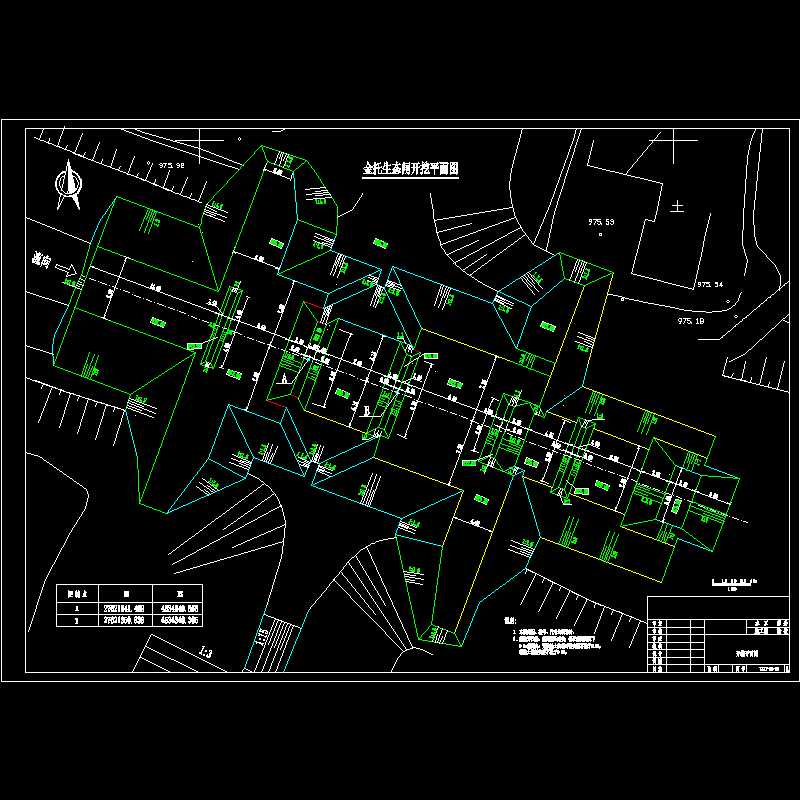

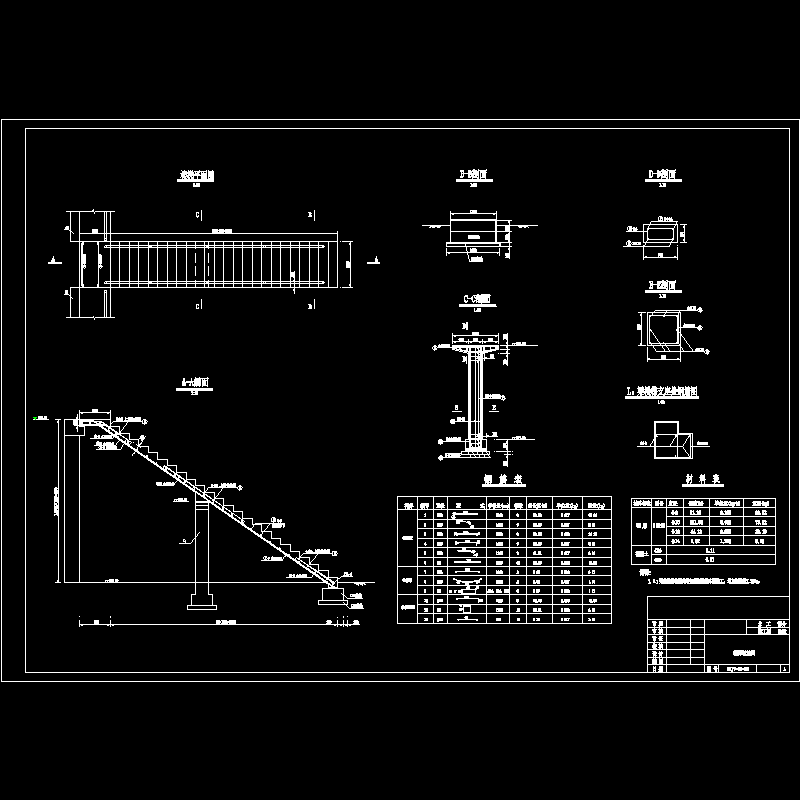

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-28 07:27:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
