18层装配式剪力墙结构公租房结构CAD施工大样图

附件详情

该项目位于沈阳， 装配式 建筑，地上18层，剪力墙结构，高度53.08米，地下一层车库，采用筏板基础，基础设计等级为乙级，抗震设防烈度为7度。

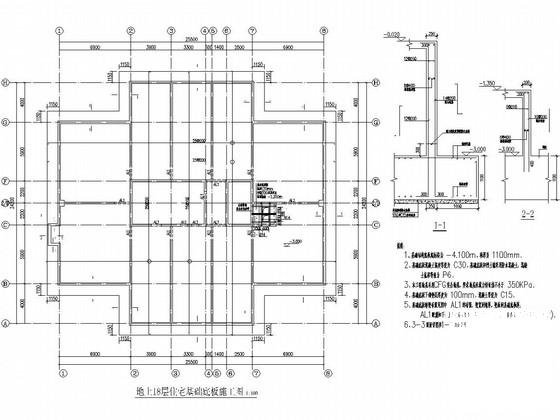

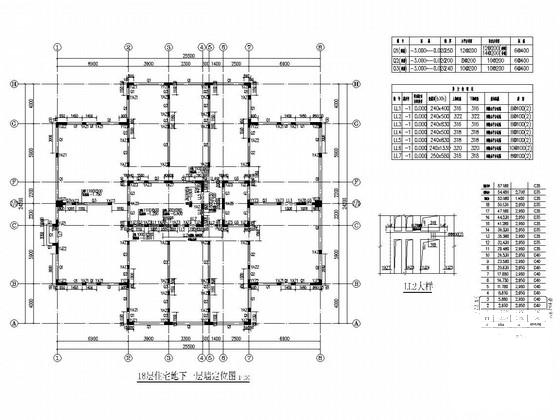

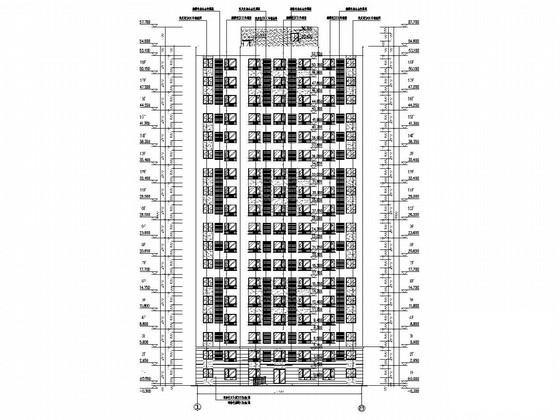

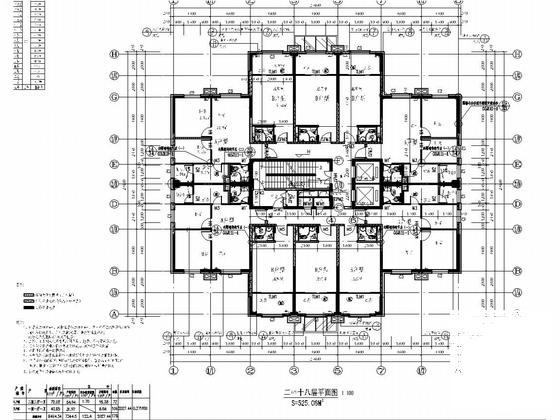

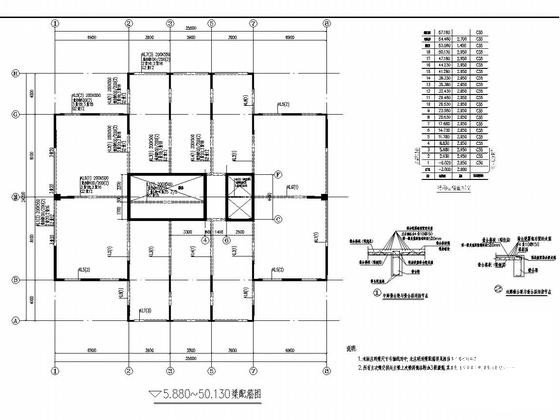

该资料包含： 结构设计说明 ，筏板基础结构图，墙定位图，剪力墙柱表，梁板结构图，叠合板预制部分 平面布置图 ，叠合板现浇部分配筋图，预制板详图，楼梯平面及配筋详图，建筑设计说明，立面图、平面图、剖面图，墙身大样，栏杆大样，雨棚大样图等共计38张图。
出图时间:7月。
