24层公租房1号楼结构cad布置图

资料简介
赚取积分

建筑类别：住宅,办公,商业
建筑高度类型：多层建筑
建筑地上层数：24层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,其他结构
钢筋混凝土结构：框架剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.3kN/平方米
雪压：0.2kN/平方米
参考图纸：20张
设计年代：近代

该附件为： 24层部分框支剪力墙结构公租房结构施工图（2020+20p） ，格式为CAD版本。
一、项目概要：
建筑高度74.9m；地上主楼层数24层，地上各层层高3m，建筑结构选型为部分框支剪力墙结构，基础类型：人工挖孔灌注桩基础。
二、资料目录：
结构设计总说明1~2，项目危大工程清单，人工挖孔灌注桩说明及大样，基础平面结构布置图，1#楼-0.300～5.350墙柱结构施工图，1#楼5.350梁平法施工图，1#楼5.350板平法施工图，1#楼屋面梁平法施工图，1#楼屋面板平法施工图，1#楼楼梯间竖向结构布置图等共计20张。
三、相关图片：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

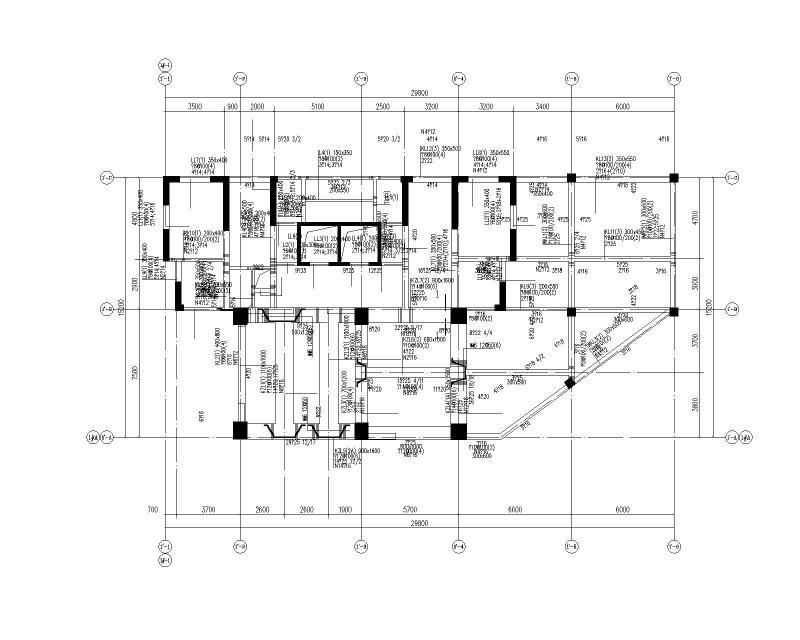

1#楼5.350梁平法施工图

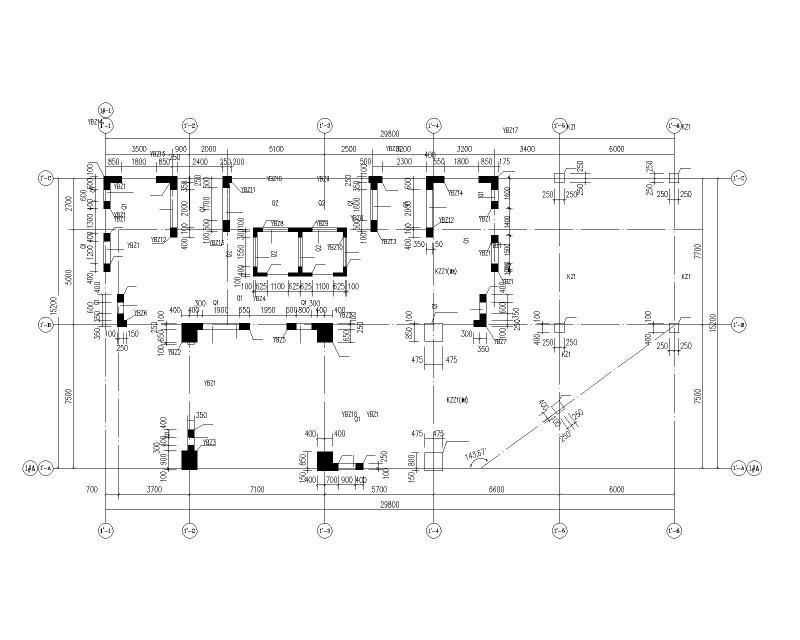

1#楼-0.300～5.350墙柱结构施工图

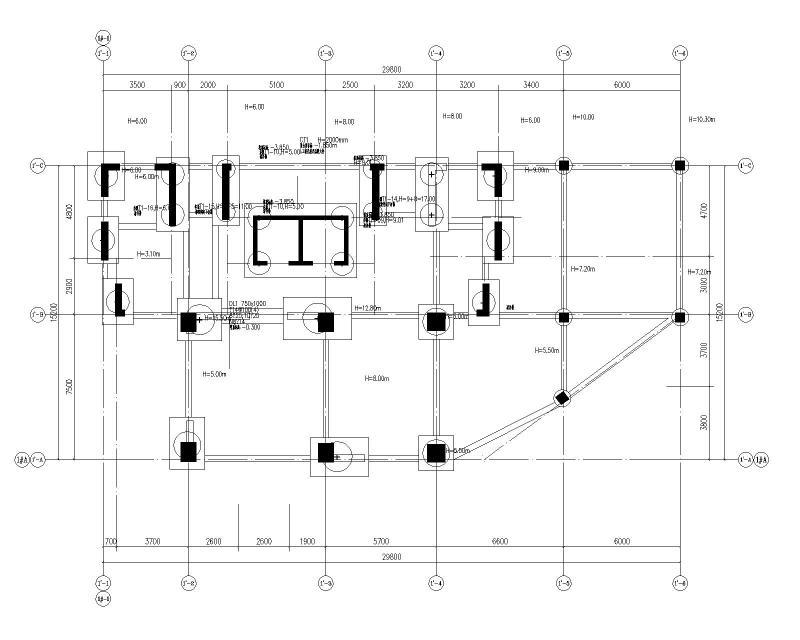

1#基础平面结构布置图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2021-08-26
评论次数：0

浏览次数：0
文件大小：3.43 MB

收藏次数：0
文件名称：附件-996599879898589779.dwg
