舞台观众厅弹性支撑施工CAD图纸,共2张

  • 建筑类别:娱乐
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 参考图纸:2张

附件详情

舞台观众厅弹性支撑施工图,共计两张,A区观众厅网架设计施工说明及材料表,A区观众厅网架平面布置,及上弦杆件布置图,A区观众厅网架下弦、腹杆杆件,布置图及支座详图,共计2张图。

腹杆图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

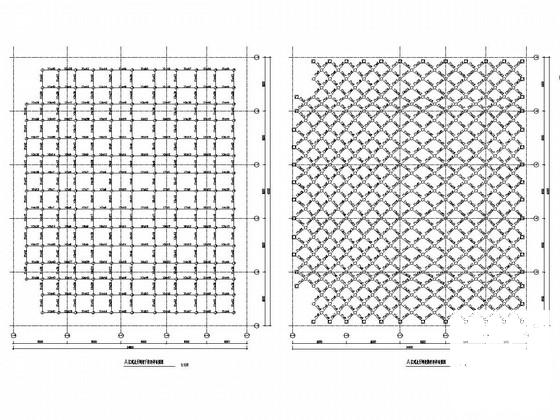

  • 舞台观众厅弹性支撑施工CAD图纸,共2张 - 1
    第 1 张图

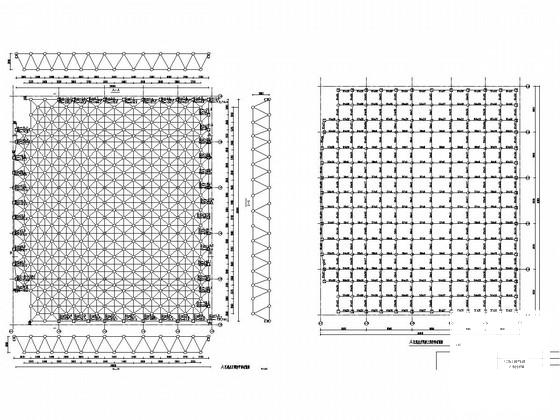

  • 舞台观众厅弹性支撑施工CAD图纸,共2张 - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
