18层含少量短肢剪力墙结构住宅楼结构施工CAD大样图

附件详情

该项目为含有少量短肢剪力墙的高层住宅，剪力墙结构，地上18层，地下一层车库，地上建筑设计面积：11276.28平方米，地下面积：683.85平方米，上部结构嵌固部位：地下室顶板，采用锤击预应力高强混凝土管桩，基础设计等级为乙级。

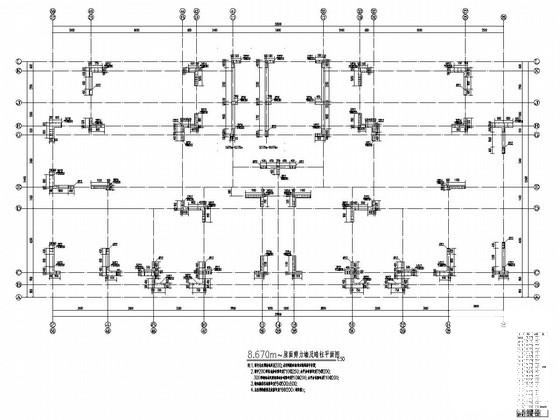

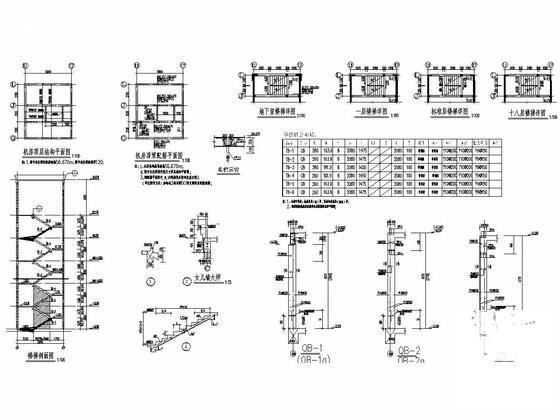

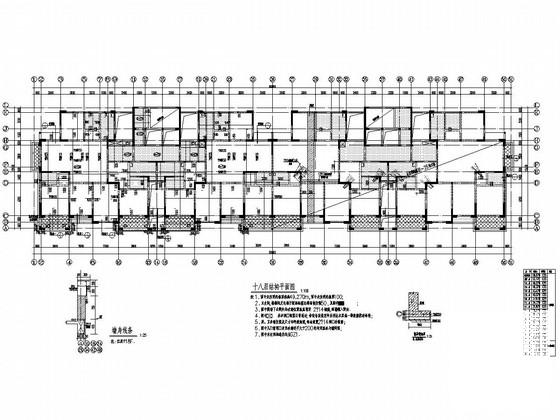

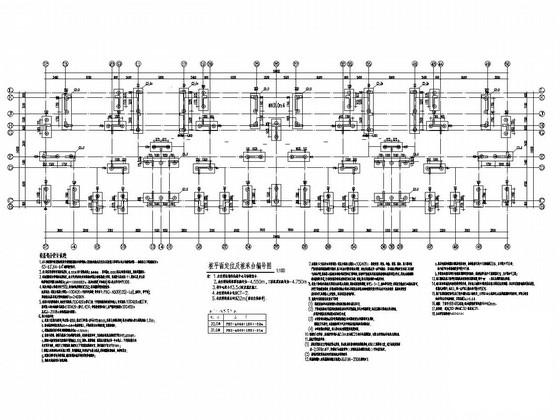

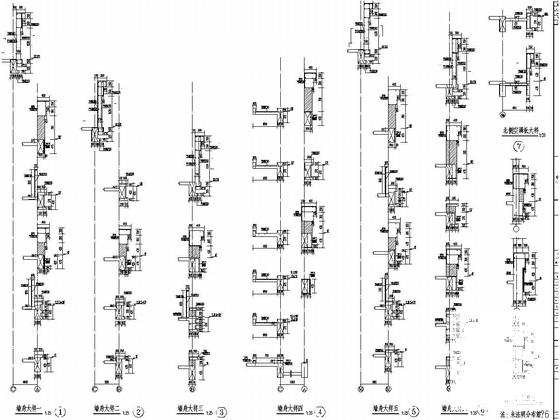

该资料包含： 结构设计说明 ，基础设计说明，桩平面定位及桩承台编号图，结构平面图，梁配筋图，剪力墙及暗柱平面图，墙身大样图，承台大样，地下室节点大样等共计20张图。
