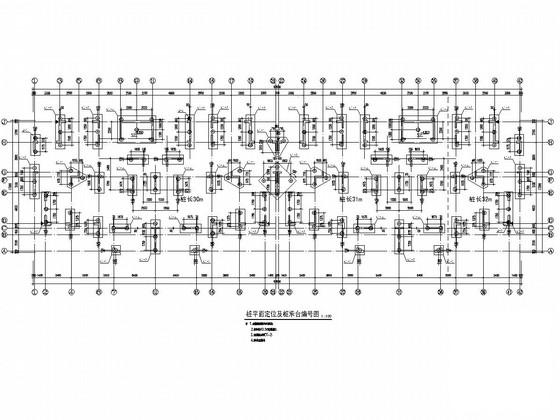

18层剪力墙结构住宅楼结构施工图cad桩承台编号图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:16张

附件详情

该项目为浙江某高层住宅楼,地下1层,地上18层,出地面建筑高度为52.2米,该项目为含有少量短肢剪力墙的剪力墙结构体系的高层住宅,基础为桩基础,6度设防。
该资料包含: 结构设计说明 、桩平面定位及桩承台编号图、结构平面图、梁配筋平面图、剪力墙及暗柱平面图、楼梯大样、基础大样、墙身大样等共16张图纸

地下室底板结构平面图

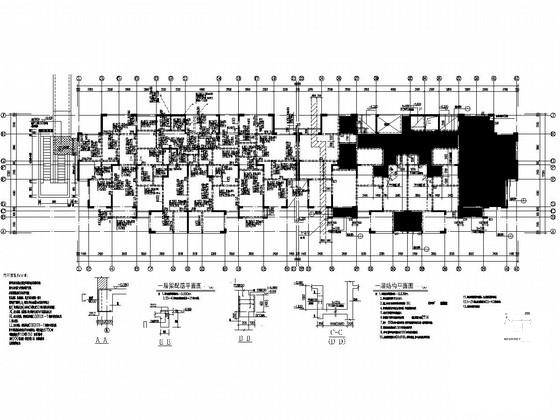

一层结构布置图

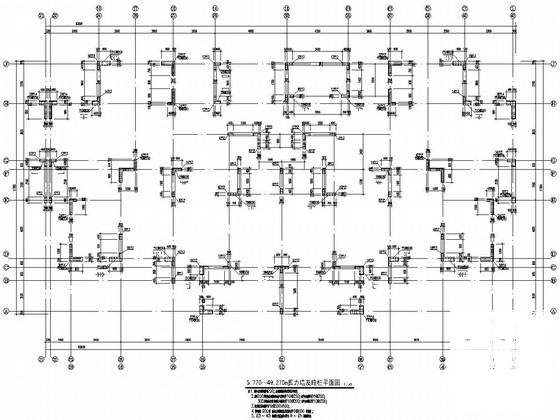

5.770~49.270m剪力墙及暗柱平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构施工图 - 1
    剪力墙结构施工图 - 1
  • 剪力墙结构施工图 - 2
    剪力墙结构施工图 - 2
  • 剪力墙结构施工图 - 3
    剪力墙结构施工图 - 3
  • 剪力墙结构施工图 - 4
    剪力墙结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
