3层变电站主变楼建筑结构CAD施工图纸

附件详情

某变电站主变楼建筑结构图
该资料为：某变电站主变楼建筑结构图
该项目为三层公共建筑，建筑物高度为15.4米，总建筑面积约516.0平方米。
抗震设防烈度：7度
该资料包含：

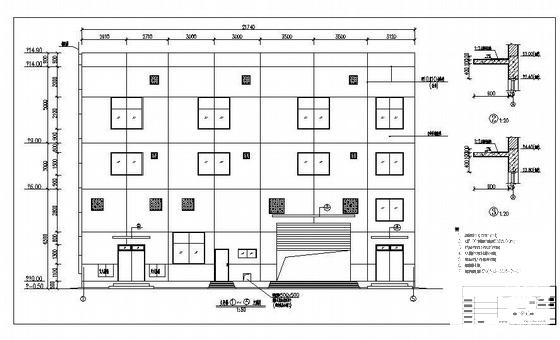

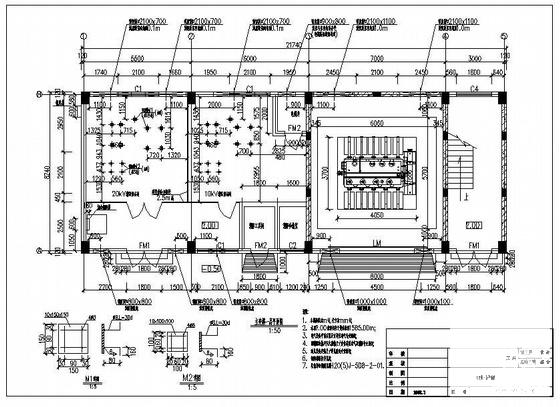

1.建筑图：主变楼建筑设计总说明、主变楼各层平面图、主变楼屋顶平面图、立面图、剖面图、主变楼楼梯布置及详图、主变楼钢盖板及室内钢爬梯制作详图共11张图纸；

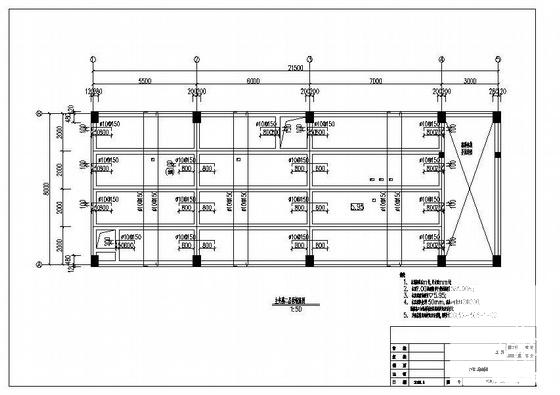

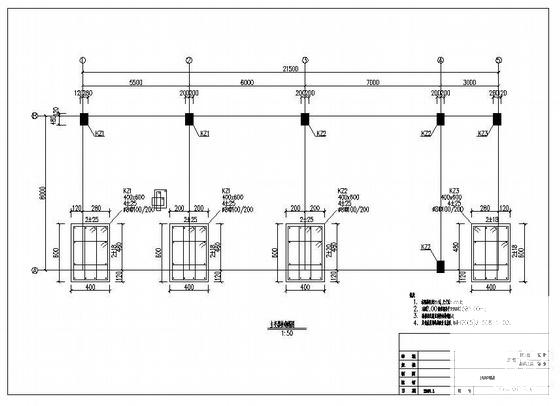

2.结构图：主变楼桩位 平面布置图 、主变楼桩基础结构钢筋图、主变楼基础连系梁结构图、主变楼各层结构图、主变楼屋面结构图、主变楼各层梁钢筋图、主变楼屋面梁钢筋图、主变楼各层板钢筋图、主变楼屋面板钢筋图、主变楼柱钢筋图、主变楼楼梯结构钢筋图、主变楼室外钢爬梯制作详图共16张图纸。
