一份3层别墅建筑结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：24张
• 建筑设计面积：516.21平方米
• 占地面积：184.46平方米
• 建筑高度：11.183m
• 地上层数：3层
• 设计效果图：无

附件详情

本项目为某三层别墅。
基底面积：184.46平方米。
建筑设计面积：516.21平方米。
建筑高度：11.183米。
建筑层数：3层。
这份参考资料包含建筑和结构施工图，共计24张。

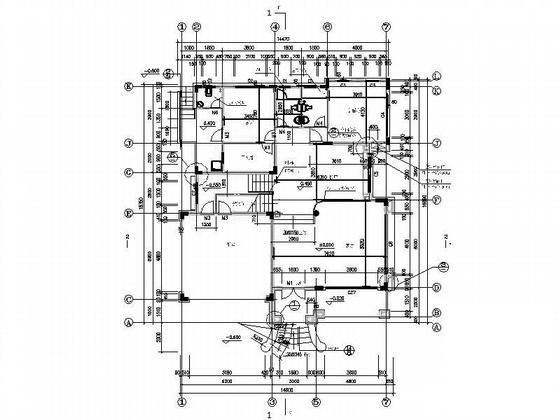

第 1 张图

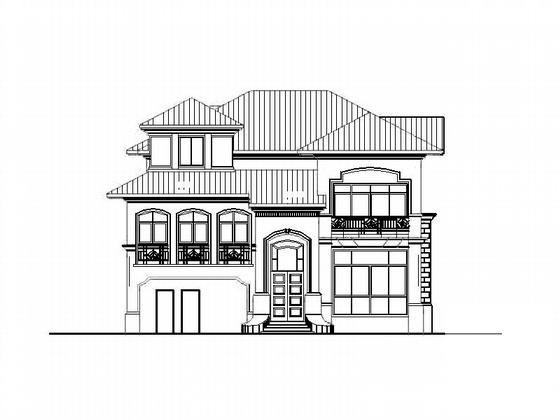

第 2 张图

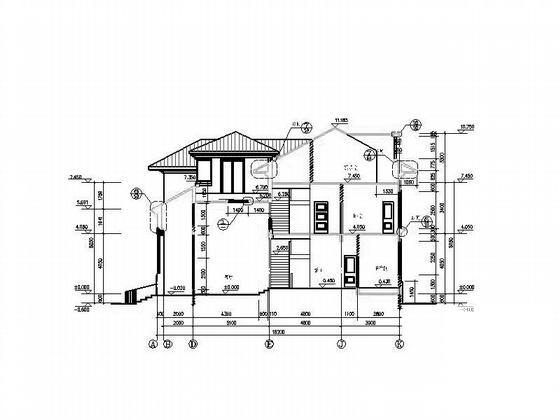

第 3 张图

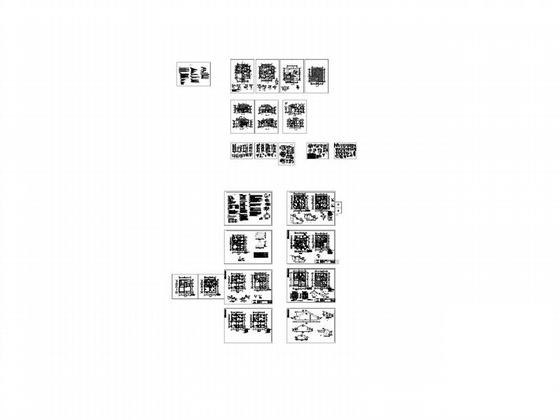

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
