11层框架剪力墙结构住宅楼结构施工大样图cad梁配筋图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：37张
- 设计年代：近代
附件详情
该项目为重庆某小区的一栋住宅楼，地上11层，建筑设计结构形式为剪力墙结构和框架结构，现浇钢筋混凝土梁板楼盖，基础采用桩基+地基梁，6度设防。
该资料包含：
结构设计说明

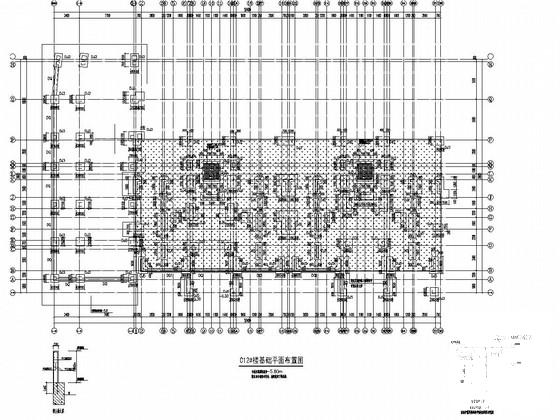

、基础平面布置图、墙柱平面布置图、结构图、
平面布置图
、梁配筋图、楼梯大样图、墙身大样图等共37张图纸。

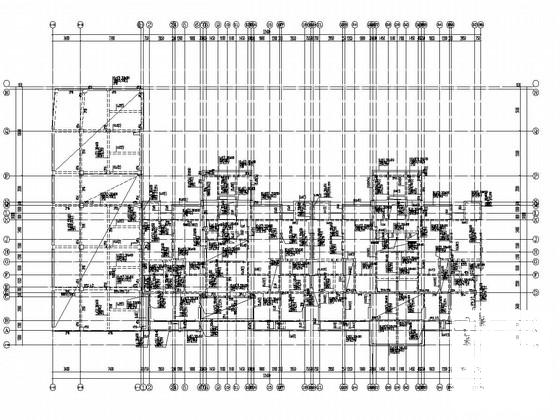

C12#楼±0.0层梁配筋图

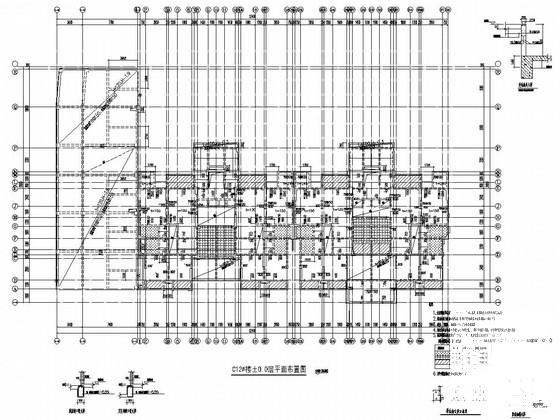

C12#楼±0.0层平面布置图

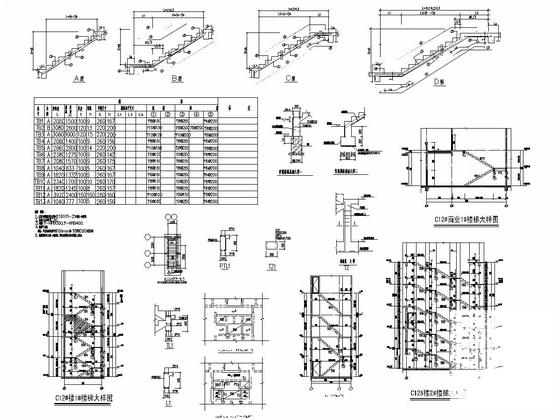

C12#楼楼梯大样图

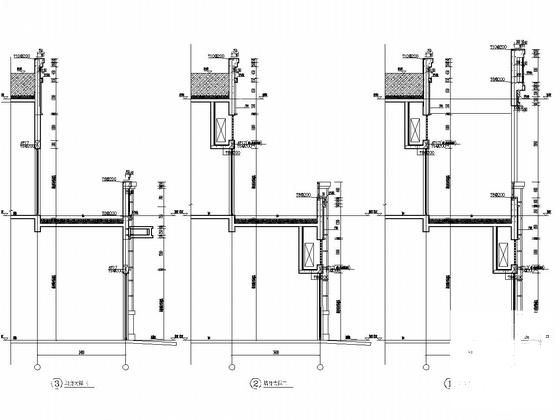

C12#商业墙身大样图
C12#楼±0.0~基顶墙柱平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架剪力墙住宅楼 - 1 -
框架剪力墙住宅楼 - 2 -
框架剪力墙住宅楼 - 3 -
框架剪力墙住宅楼 - 4 -
框架剪力墙住宅楼 - 5 -
框架剪力墙住宅楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.86 MB
- 收藏次数：0
-
文件名称：
附件-995888987577905859678.rar
