热电厂炉前低封部分围护深化设计CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:深化设计图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 参考图纸:14张
  • 设计年代:近代

附件详情

本分册图纸为2X350MW热电厂炉前低封部分屋面,墙面围护深化系统。该资料包含:围护系统深化设计说明,炉前低封墙面檩条系统安装图,炉前低封墙面外板布置图,炉前低封墙面女儿墙背板布置图,炉前平台通道屋面系统施工图,炉前低封墙面围护深化构造节点等共计14张图。
分享投稿时间:近几年6月。

炉前低封墙面檩条系统安装图

炉前低封墙面外板布置图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

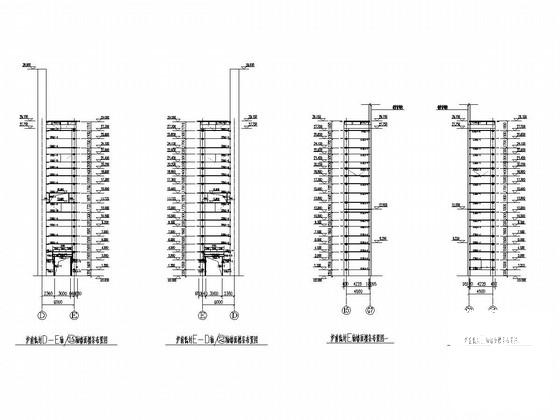

  • 施工图纸深化设计 - 1
    施工图纸深化设计 - 1

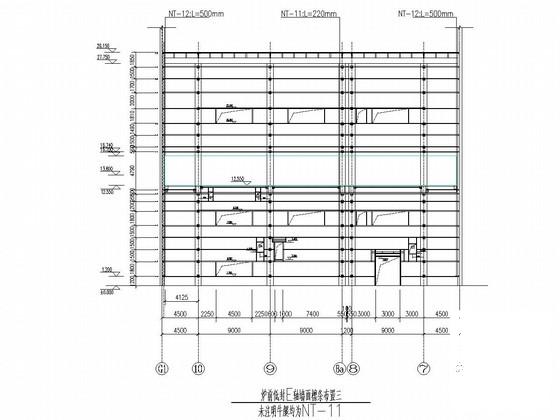

  • 施工图纸深化设计 - 2
    施工图纸深化设计 - 2

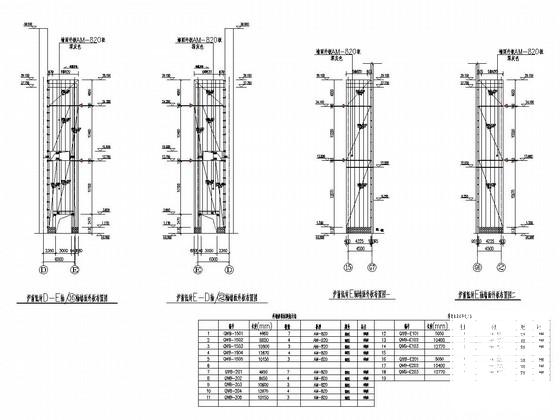

  • 施工图纸深化设计 - 3
    施工图纸深化设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
