3层框架结构幼儿园结构施工图cad柱布置图,结构设计说明
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.70kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该附件为辽宁某高层住宅楼小区的幼儿园，地上三层，建筑设计结构形式为框架结构，基础为独立柱基础，7度设防。
该资料包含：
结构设计说明

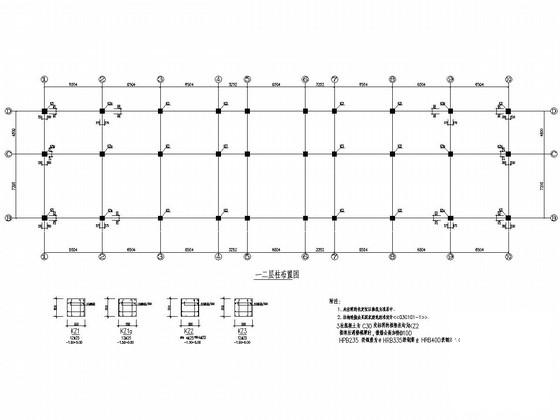

、柱布置图、板配筋图、梁配筋图、楼梯配筋图等共12张图纸。

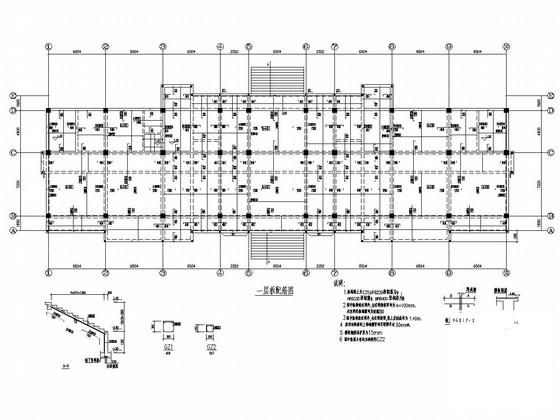

一层板配筋图

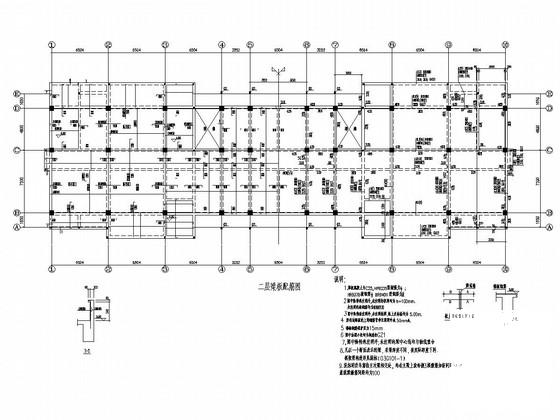

二层梁板配筋图

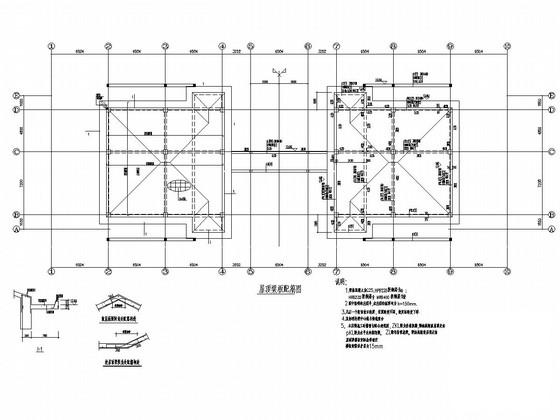

屋顶梁板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
结构施工图设计说明 - 1 -
结构施工图设计说明 - 2 -
结构施工图设计说明 - 3 -
结构施工图设计说明 - 4
以上是部分截图，请下载附件后查看完整高清内容
