炼铁工程转运站结构CAD施工图纸(设计说明)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:抗震不设防
  • 参考图纸:9张
  • 设计年代:近代

附件详情

衢州某炼铁工程转运站结构图
该资料为:衢州某炼铁工程转运站结构图
结构体系:框架结构
檐口标高:12米
抗震设防烈度:小于6度
该项目合理使用年限:50年
该资料包含:

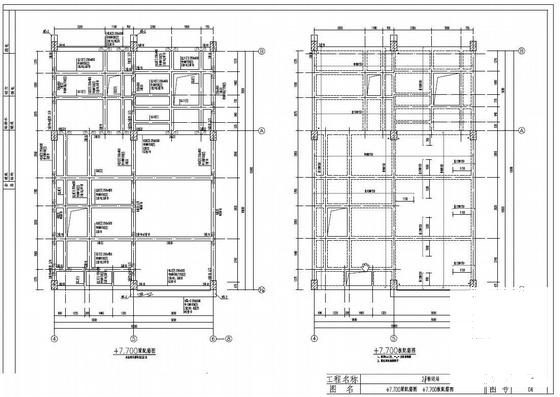

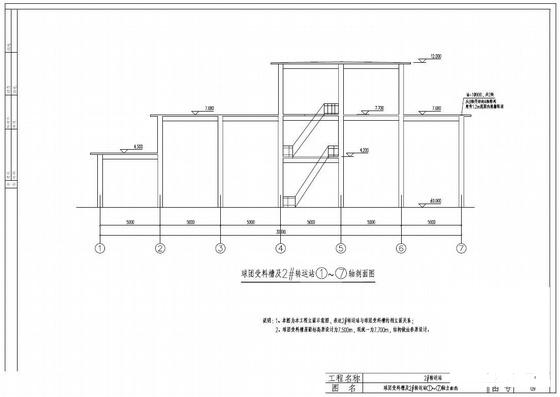

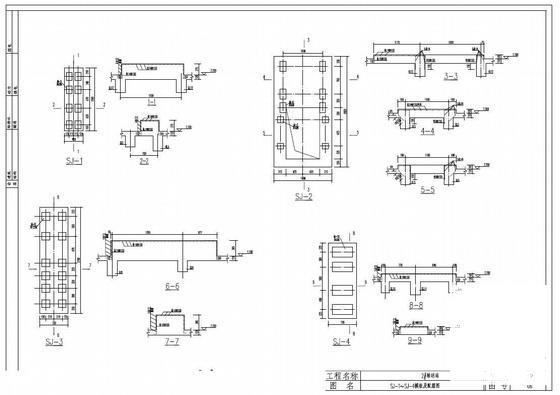

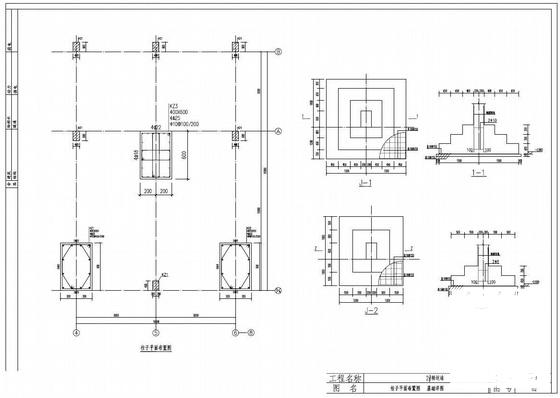

设计说明、基础平面布置图、柱子 平面布置图 、基础详图、梁配筋图、板配筋图、模版及配筋图、埋件详图、牛腿详图共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 结构施工图设计说明 - 1
    结构施工图设计说明 - 1
  • 结构施工图设计说明 - 2
    结构施工图设计说明 - 2
  • 结构施工图设计说明 - 3
    结构施工图设计说明 - 3
  • 结构施工图设计说明 - 4
    结构施工图设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
