3层框架结构幼儿园结构施工图cad结构布置平面图
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
本项目为山东某小区的幼儿园，地上三层，局部四层，高为13.4米，结构型式为框架结构，基础为人工挖孔桩，6度设防。
该资料包含：
结构设计说明

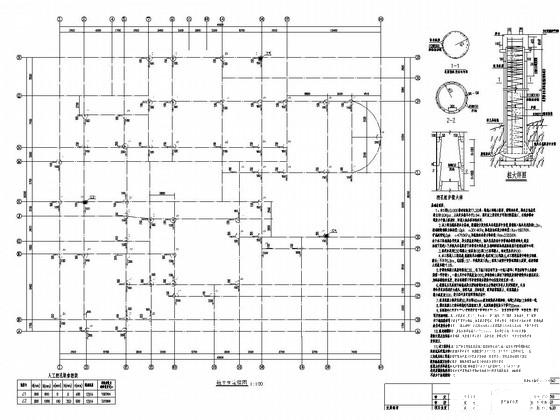

、桩平面定位图、承台布置平面图、墙柱平面定位图、梁配筋图、结构布置平面图、楼梯结构图等共18张图纸。
承台布置平面图

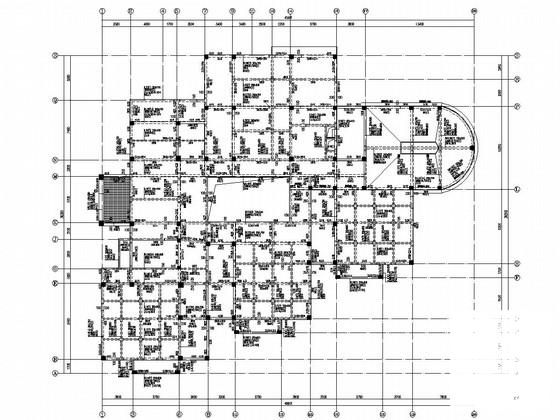

3.750梁配筋平面图

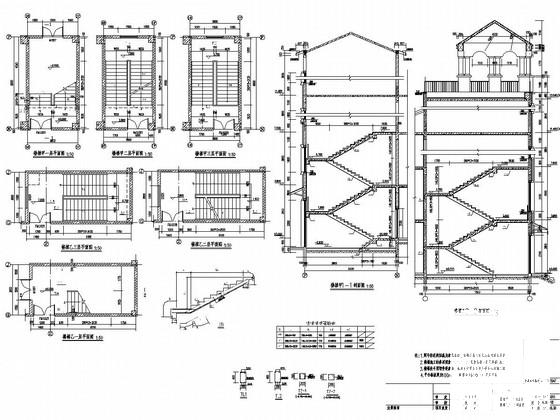

楼梯结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构施工平面图 - 1 -
框架结构施工平面图 - 2 -
框架结构施工平面图 - 3 -
框架结构施工平面图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.25 MB
- 收藏次数：0
-
文件名称：
附件-995887880898070757880.zip
