装饰材料厂车间结构设计施工CAD大样图

附件详情

深圳某装饰材料厂车间图纸
该资料为:深圳某装饰材料厂车间图纸
该资料按抗震设防烈度7度设计
基本风压:0.750kN/平方米
第1跨有一台10.0t中级工作制吊车
第2跨有一台5.0t中级工作制吊车
该项目采用钢筋混凝土柱,钢屋架。
该资料包含:
结构总说明、基础平面布置图、基础详图、柱模板及配筋图、抗风柱配筋图、刚架立面图、GJL详图、吊车梁大样图、屋面平面布置图、檩条 平面布置图 、檩条大样图、吊车梁节点、柱间支撑施工图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

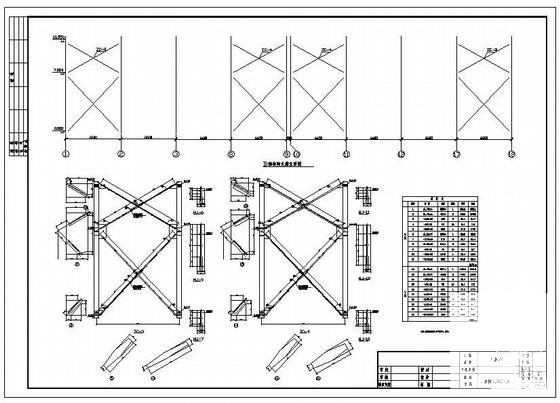

  • 装饰施工大样图 - 1
    装饰施工大样图 - 1

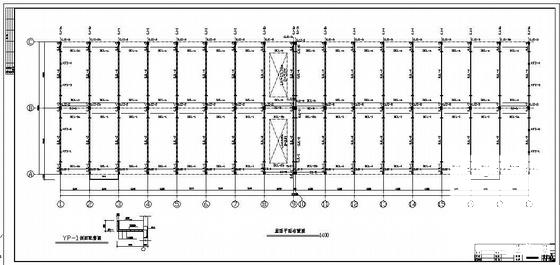

  • 装饰施工大样图 - 2
    装饰施工大样图 - 2

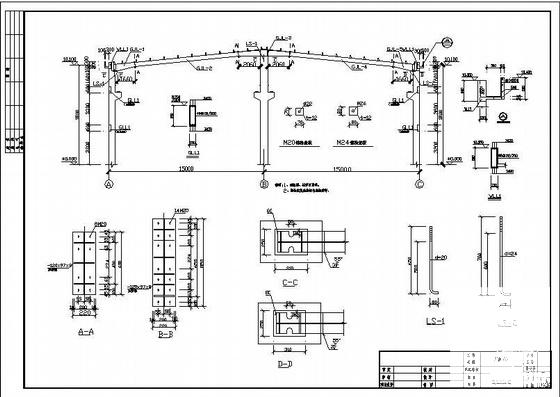

  • 装饰施工大样图 - 3
    装饰施工大样图 - 3

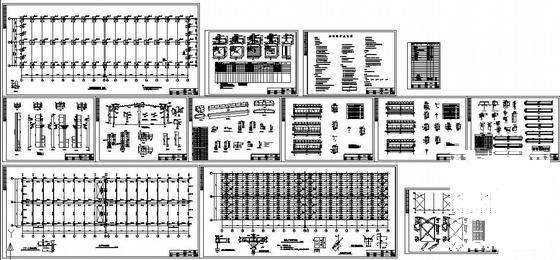

  • 装饰施工大样图 - 4
    装饰施工大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
