24层剪力墙结构高层住宅楼结构施工图cad设计说明

附件详情

该项目是西宁高层住宅楼项目，地上24层，剪力墙结构，场地标准冻结深度 1.34米。底部加强区范围：基础顶面～5层，抗震设防烈度7度，该项目采用的基础形式：干作业人工挖孔钢筋混凝土扩底灌注桩+平板式筏形承台，建筑桩基设计等级：乙级。

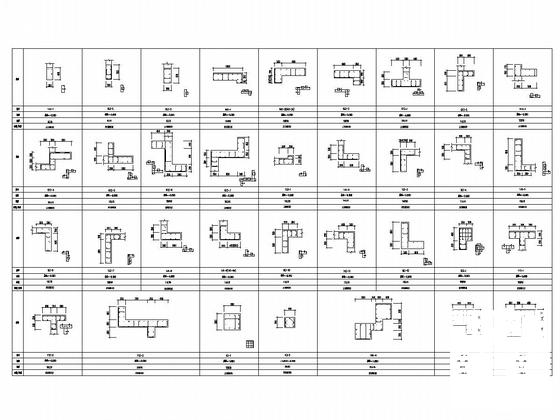

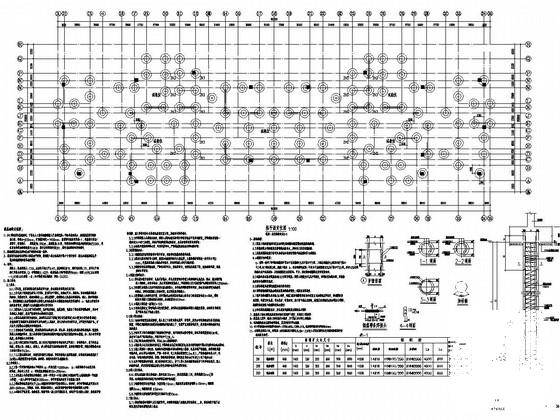

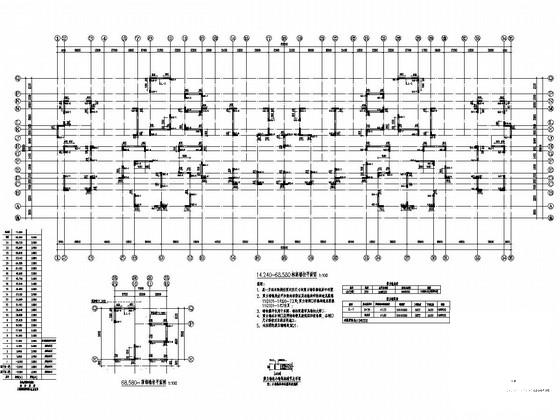

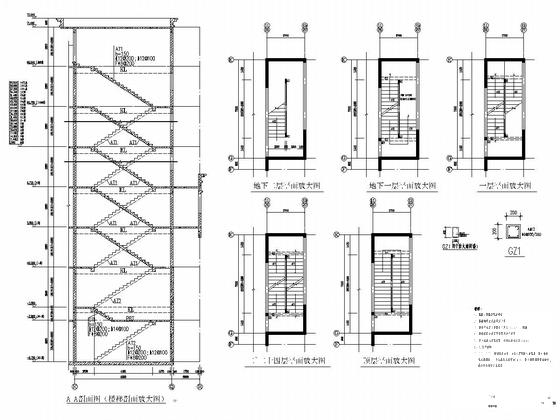

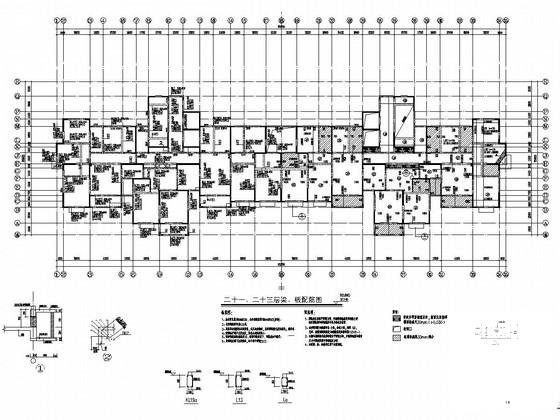

该资料包含： 结构设计说明 ，桩平面定位图，桩基础平板式筏形承台 平面布置图 ，墙柱平面图，墙柱大样，梁配筋图，板配筋图， 楼梯详图 等共计28张图。
分享投稿时间：近几年4月。
