12层剪力墙结构住宅楼结构施工大样图cad节点图

附件详情

甲级设计院设计
该项目为12层钢筋混凝土剪力墙结构，1层地下室。局部车库为砌体结构。主体基础采用人工挖孔桩基础。局部车库为混凝土条形基础。

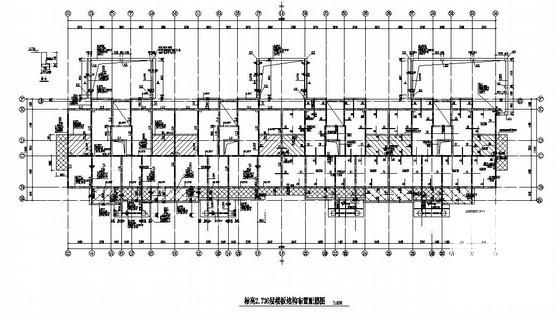

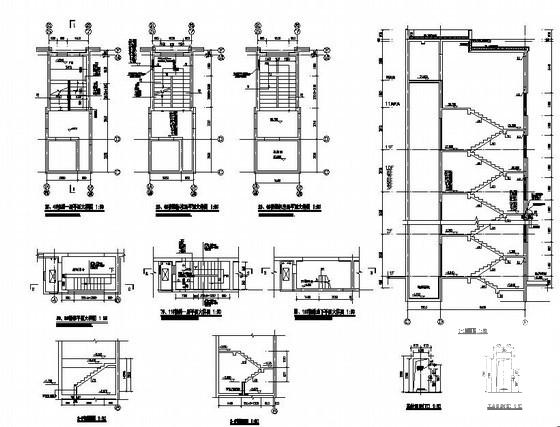

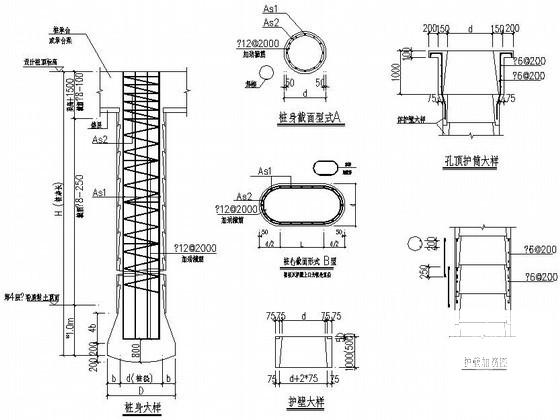

该资料包含：结构施工图设计说明，承台平面布置图，桩平面布置图，基础说明及大样图，车库基础 平面布置图 ，平面结构布置图，楼板结构布置图，板配筋图，墙体布置图，楼梯大样图，节点大样图等
共24张图纸。
