7层异形柱框架结构住宅楼结构施工图cad平面图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：7层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：20张
附件详情
该附件为山东某普通的小区住宅楼，地上6+1层，地下三层，结构型式为异形柱框架结构，基础为桩筏基础，6度设防。
该资料包含：
结构设计说明
、墙柱结构平面图、柱平面图、梁平面图、板平面图、
楼梯详图
等共20张图纸。

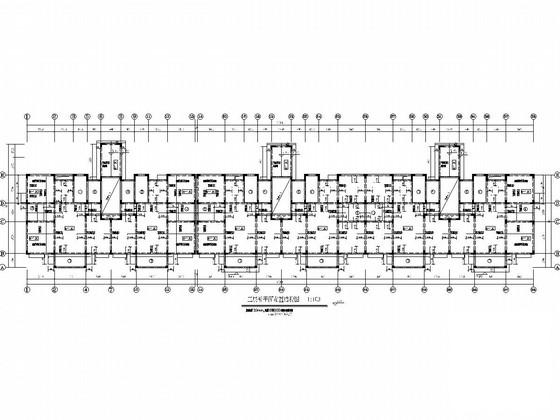

三层梁平面布置结构图

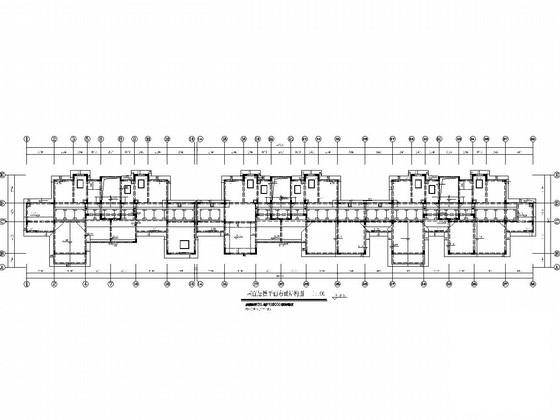

屋面层板平面布置结构图

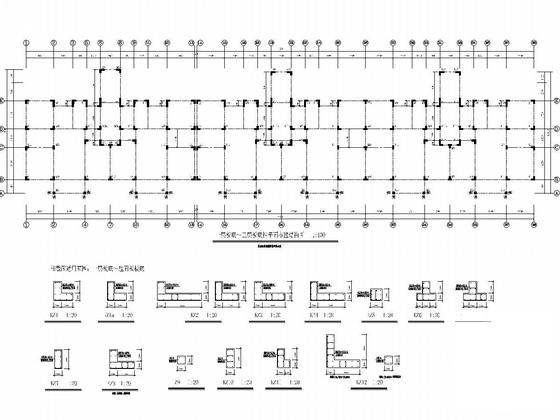

一层板底～三层板底柱平面布置结构图

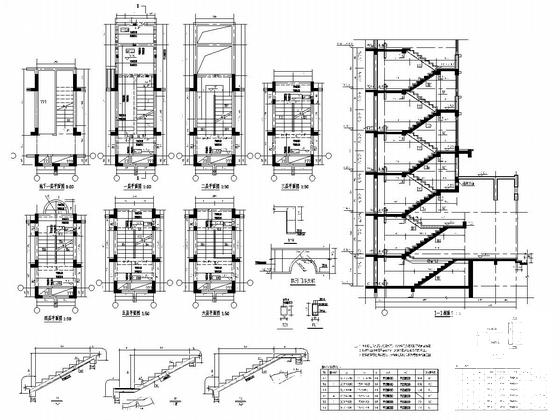

楼梯详图

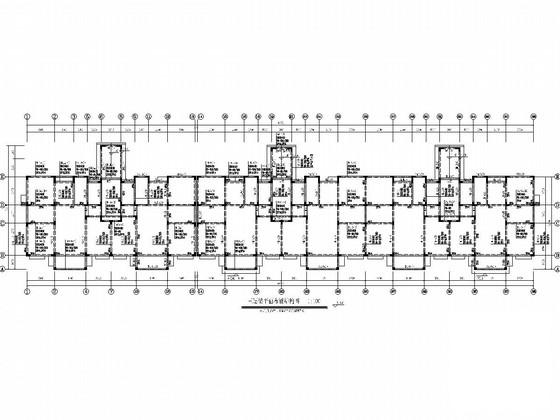

屋面层梁平面布置结构图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构施工平面图 - 1 -
框架结构施工平面图 - 2 -
框架结构施工平面图 - 3 -
框架结构施工平面图 - 4 -
框架结构施工平面图 - 5 -
框架结构施工平面图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：9.48 MB
- 收藏次数：0
-
文件名称：
附件-995887759675706686859.zip
