瞭望塔钢结构设计CAD施工大样图
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：混凝土基础,独立基础
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
某瞭望塔钢结构设计全套图纸10张，塔高16米，含基础、避雷设计。
该资料包含：设计说明，立面图，剖面图，大样图，基础平面和锚栓平面，基础剖面图，
电气设计
等
共9张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

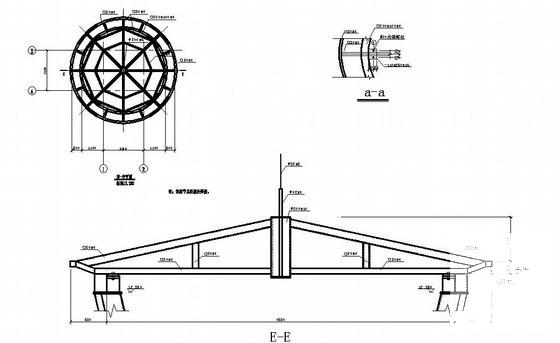

钢结构结构设计 - 1 -

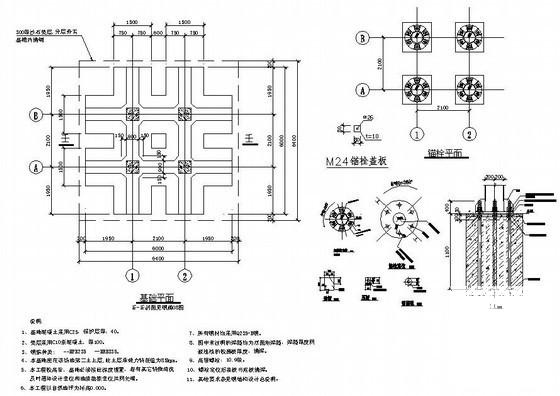

钢结构结构设计 - 2 -

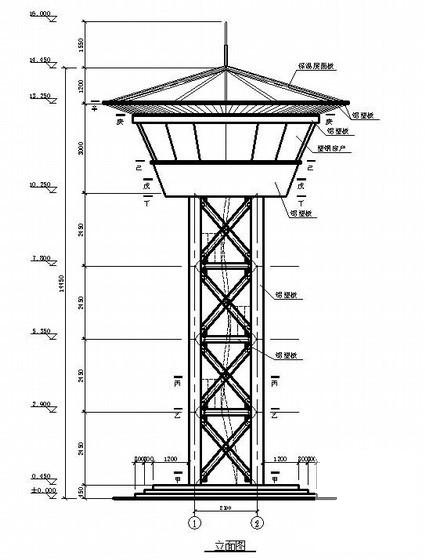

钢结构结构设计 - 3 -

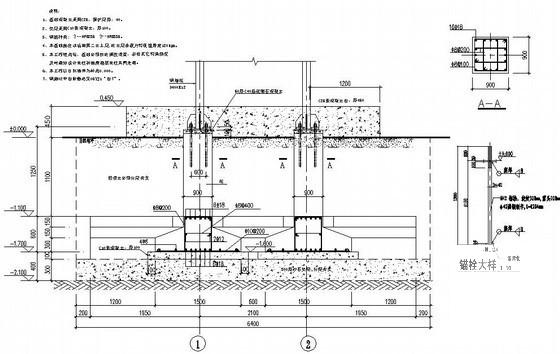

钢结构结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-995888985877705656765.rar
