2层钢框架建筑结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
某二层钢框架建筑结构图
该资料为：某二层钢框架建筑结构图
本图构件,地脚螺栓,采用 Q235钢制造.钢构件采用 Q235B钢制造.钢材的力学性能及化学成分须符合GB700-88，GB/T1591-94的要求。高强螺栓采用10.9级.屋面板及墙板按0.476mm厚压型钢板设计。
该资料包含：
建筑设计说明、设计施工说明、结构设计总说明、平面图、立面图、基础平面布置图、楼面现浇板配筋图、结构
平面布置图
、GJ图、屋盖系统水平支撑布置图共20张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

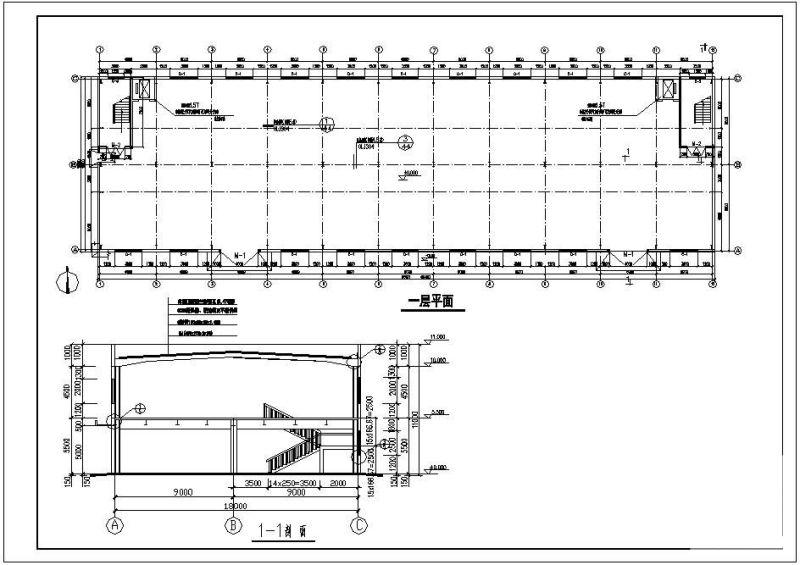

建筑结构施工图图纸 - 1 -

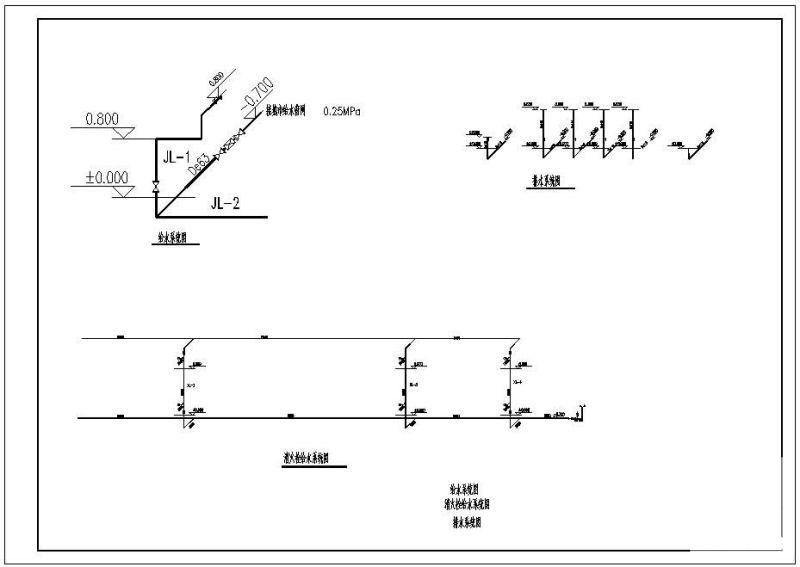

建筑结构施工图图纸 - 2 -
建筑结构施工图图纸 - 3 -
建筑结构施工图图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995878777798908589885.rar
