独立基础售楼部钢结构设计CAD施工大样图,共7张

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:11.4m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

某售楼部钢结构设计图
该资料为:某售楼部钢结构设计图
该资料包含:
结构设计总说明、基础 平面布置图 及大样图、锚栓布置图及楼面结构图、屋面结构图、 节点详图 、楼梯结构图及 节点详图 共7张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

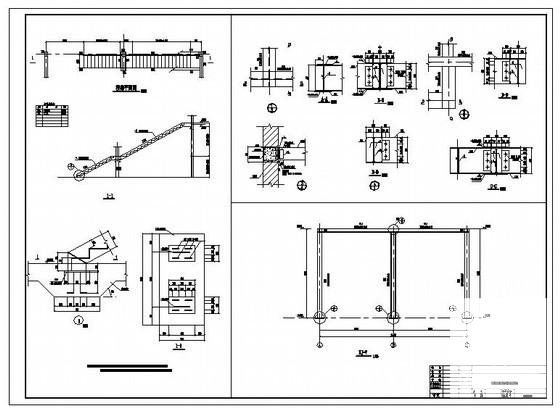

  • 钢结构基础大样图 - 1
    钢结构基础大样图 - 1

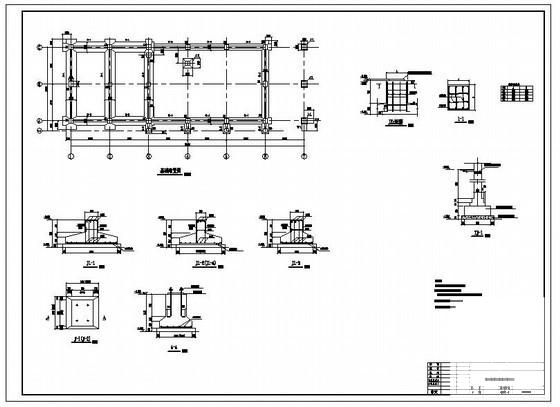

  • 钢结构基础大样图 - 2
    钢结构基础大样图 - 2

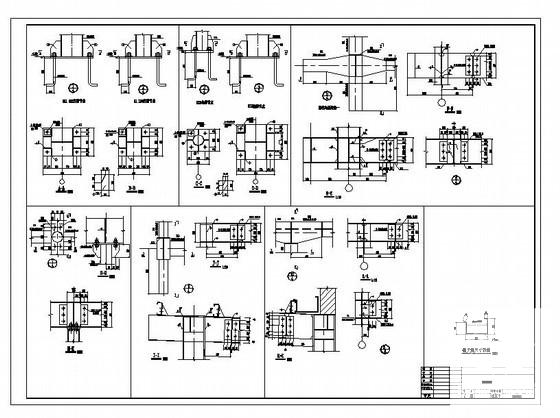

  • 钢结构基础大样图 - 3
    钢结构基础大样图 - 3

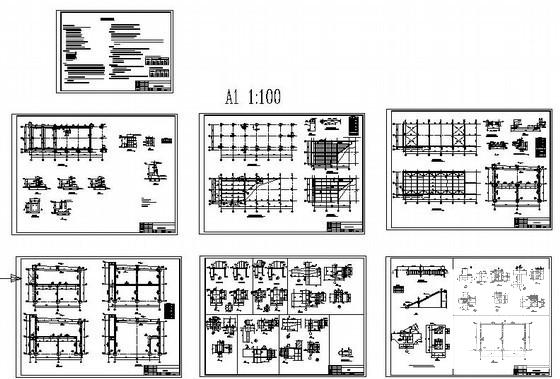

  • 钢结构基础大样图 - 4
    钢结构基础大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
