钢结构3层别墅结构设计CAD施工图纸，共11张
- 建筑类别：住宅,别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.5kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
某钢结构别墅结构设计图
该资料为：某钢结构别墅结构设计图
该资料包含：
钢结构总说明、柱网布置图、结构布置图、屋面结构布置图、屋面檩条布置图、梁
节点图
、梁柱连接节共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

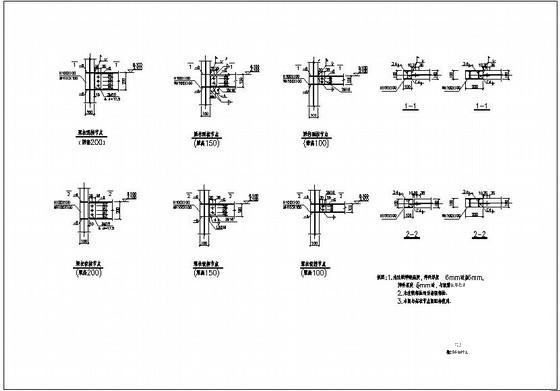

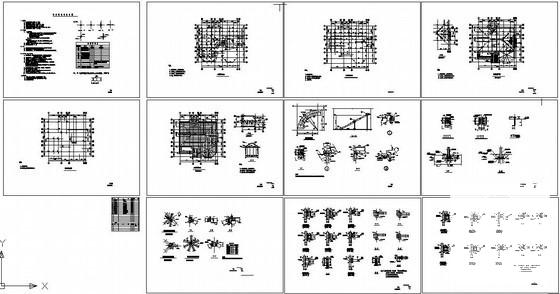

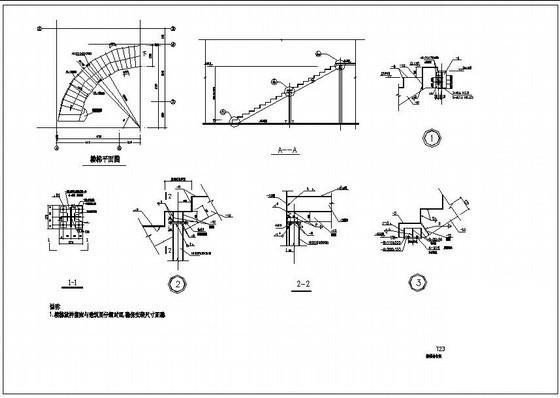

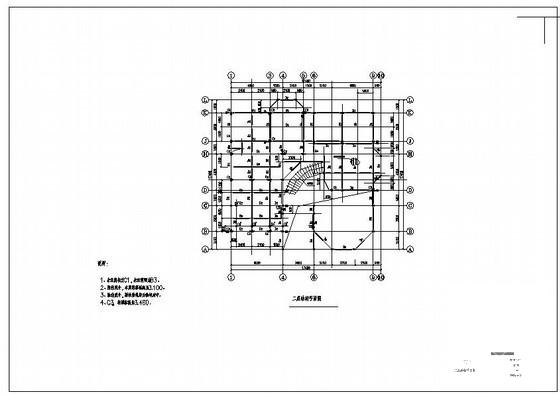

钢结构别墅施工图 - 1 -
钢结构别墅施工图 - 2 -
钢结构别墅施工图 - 3 -
钢结构别墅施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.4 MB
- 收藏次数：0
-
文件名称：
附件-995878879759665678799.rar
