15000平米3层商场中央空调系统CAD图纸

附件详情

本空调工程为一商场空调工程。根据业主要求，空调区域为一至三层，建筑面积为15000平米，空调面积约为11000m2。总负荷约为3200KW；
该项目夏季计算冷负荷约为3200kw，选用螺杆式冷水机组WMD-450.2两台，提供7/12℃冷水，制冷量为3140kw，冬季选用常压燃油锅炉STCWNS-120一台，提供65/55℃热水，制热量为1392kw。选用KFT-400C2冷却塔三台，进出水温度为37/32℃。冷冻水泵三台，两用一备，冷却水泵三台，两用一备。

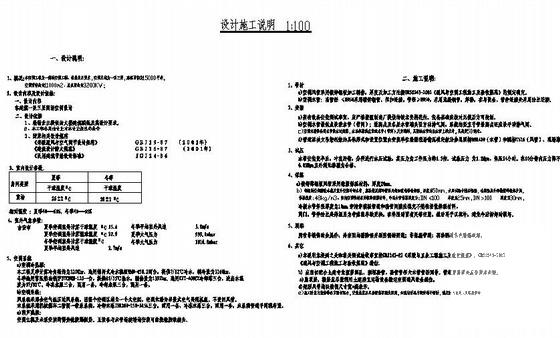

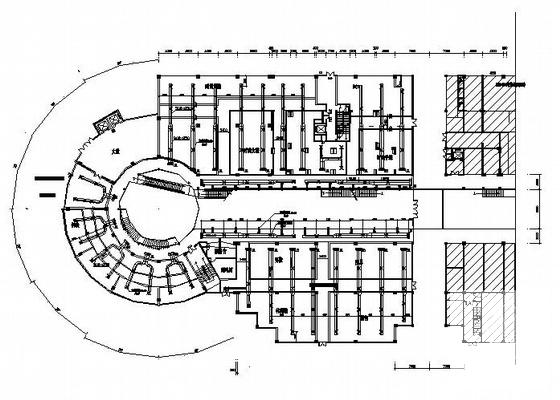

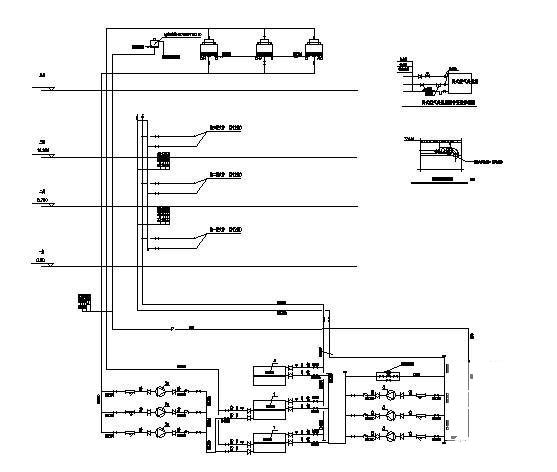

风系统采用全空气低压送风系统，因整个空调区域为一个大空间，空调末端为吊装式空气处理机组，不设回风管。水系统采用机械循环二管制一级泵系统，冷却水泵ISR200-150-315A三台，两用一备，冷冻水泵三台，两用一备，水系统管道平同程布置。
