104697平米大型国际服装城空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑设计面积:104697平方米
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,异程式

附件详情

该项目位于XXX,总建筑面积104697平方米,建筑高度为21.000米。其中地下建筑设计面积:21780平方米,地上建筑设计面积:82917平方。.建筑类别主要为商业用途。
该项目设计内容包括以下几个方面:
1.集中制冷机房设计:夏季采用离心式冷水机组供冷,冬季采用燃气锅炉供热
2.商场、餐厅的集中空调设计:采用吊顶式空调机组和新风换气机的形式
3.地下汽车库的通风设计:按防火分区划分为6个防烟分区,每个防烟分区设一套机械排烟兼平时排风系统;
4.设备机房的通风设计:水泵机房及配电机房各设一套机械排烟兼平时排风系统和一套机械补风系统;制冷机房设一套机械排烟兼平时排风系统,一套机械补风系统;
5.卫生间的通风设计:采用吊顶式排气器
6.防烟楼梯间及其前室防烟设计:不能自然排烟的防烟楼梯间及其前室在防烟楼梯间设置正压送风;
7.消防电梯合用前室防烟设计:不能自然排烟的防烟楼梯间及合用前室在合用前室每层设置正压送风;在防烟楼梯间-1层及地上每隔两层设置正压送风
8.商场、餐厅的排烟设计:采用机械排烟,自然补风
9.中庭排烟设计:中庭机械排烟,在四层屋顶设置八台排烟风机

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

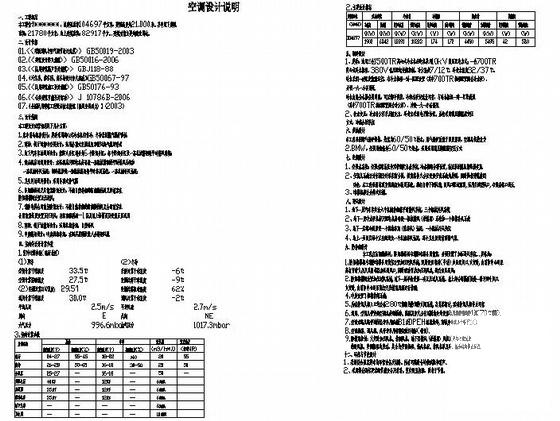

  • 空调施工图 - 1
    空调施工图 - 1

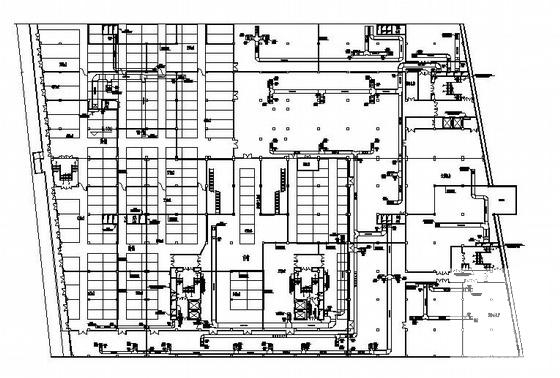

  • 空调施工图 - 2
    空调施工图 - 2

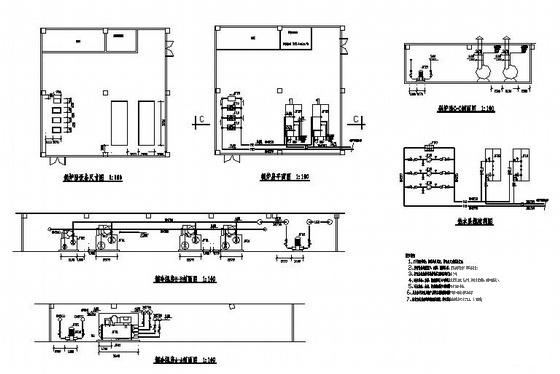

  • 空调施工图 - 3
    空调施工图 - 3

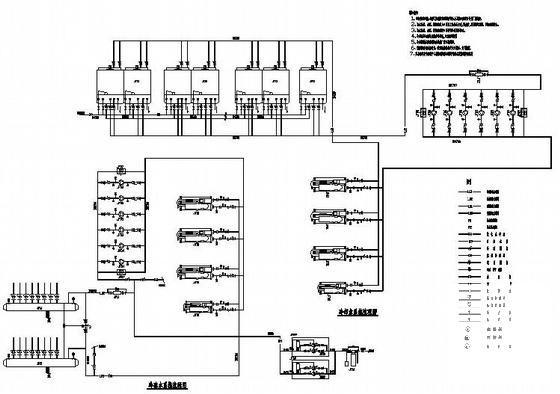

  • 空调施工图 - 4
