35KV变电所结构设计CAD施工图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 基础形式 ：条形基础
- 参考图纸：10张
- 设计年代：近代
附件详情
某35KV变电所结构设计图
该资料为：某35KV变电所结构设计图
该资料包含：
35kV配电室基础布置图、主控制室 10kV配电室 电容器室平面图布置图、地下电缆沟平面图、主控制室地下电缆沟平面图、配电室进出线孔埋件示意图、穿墙孔板共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

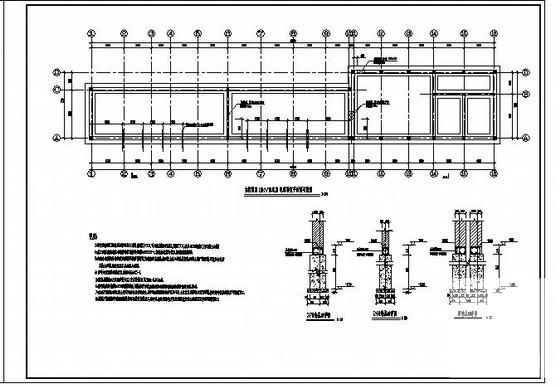

变电所结构设计 - 1 -

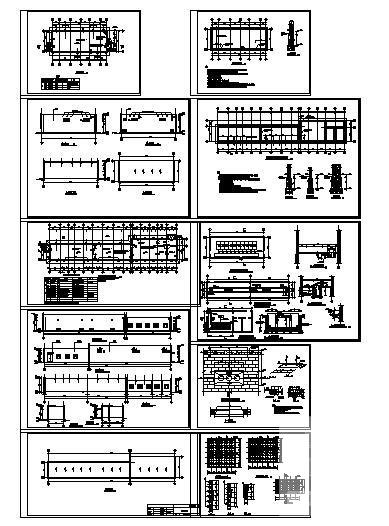

变电所结构设计 - 2 -

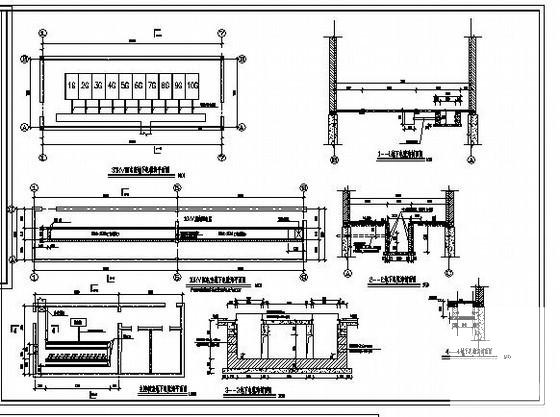

变电所结构设计 - 3 -
变电所结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
