9500平米地下商场空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑设计面积:9500平方米
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制,闭式
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

该项目位于福建省石狮市,属一类高层民用建筑。为一二期连接体地下商场;共一层,建筑面积约9500平方米。地下商场分四个防火分区。该项目按业主要求设计为夏季舒适性空调,空调面积约为7986平方米。空调方式:采用低速全空气系统,空调冷、热源:该项目中央空调部分计算冷负荷为2086Kw,设计选择四台风冷螺杆式冷水机组。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

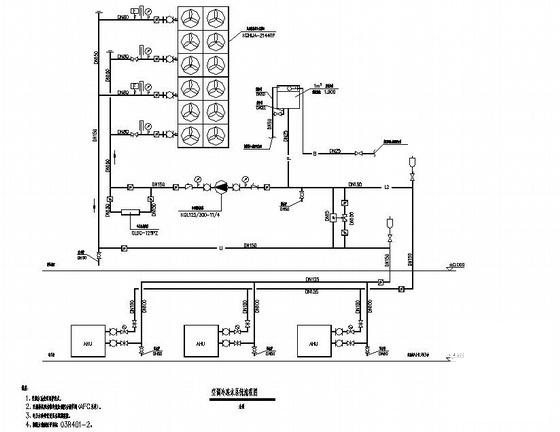

  • 商场空调施工图 - 1
    商场空调施工图 - 1

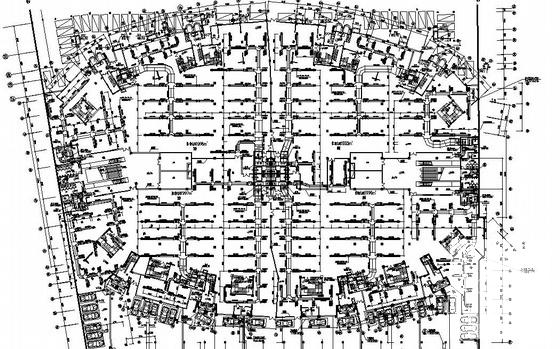

  • 商场空调施工图 - 2
    商场空调施工图 - 2

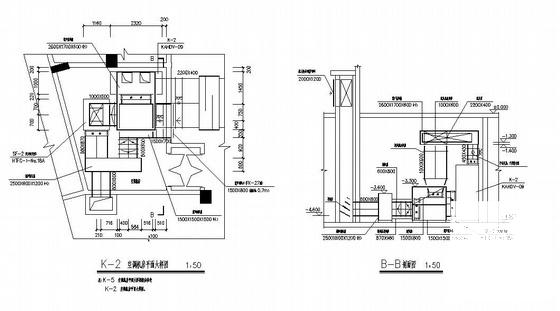

  • 商场空调施工图 - 3
    商场空调施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
