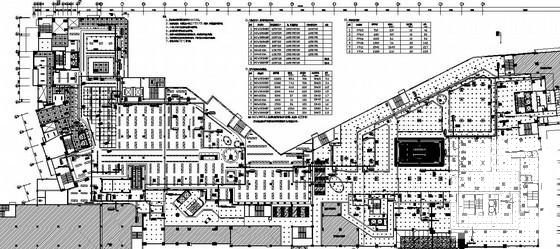

盐田122000平米购物广场空调平面CAD施工图纸

附件详情

本项目位于深圳市盐田区，建筑为一类高层商住楼，总建筑面积约12.2万平米。设有两层地下室，一~二层为裙房商场及配套设施，地上共有六栋塔楼。裙房商场采用中央空调。地下室平时作停车库使用，地下二层部分战时作为人防地下室，共设有两个人防防护单元，防护单元按人防二等人员隐蔽所设计。该资料包括商场中央空调系统设计。
商场室内空调系统为水-空气系统，末端为小风量吊顶空气处理机组，气流组织为上送上回，送回风管上均设消声器。二楼塔楼下方有大梁、净高较低的区域采用小风量超薄吊顶式空气处理机组。气流组织为上送上回，送回风管上均设消声器。空调区域设有新风系统、排风系统，使空调房间达到适合人体舒适感的室内空气环境。
